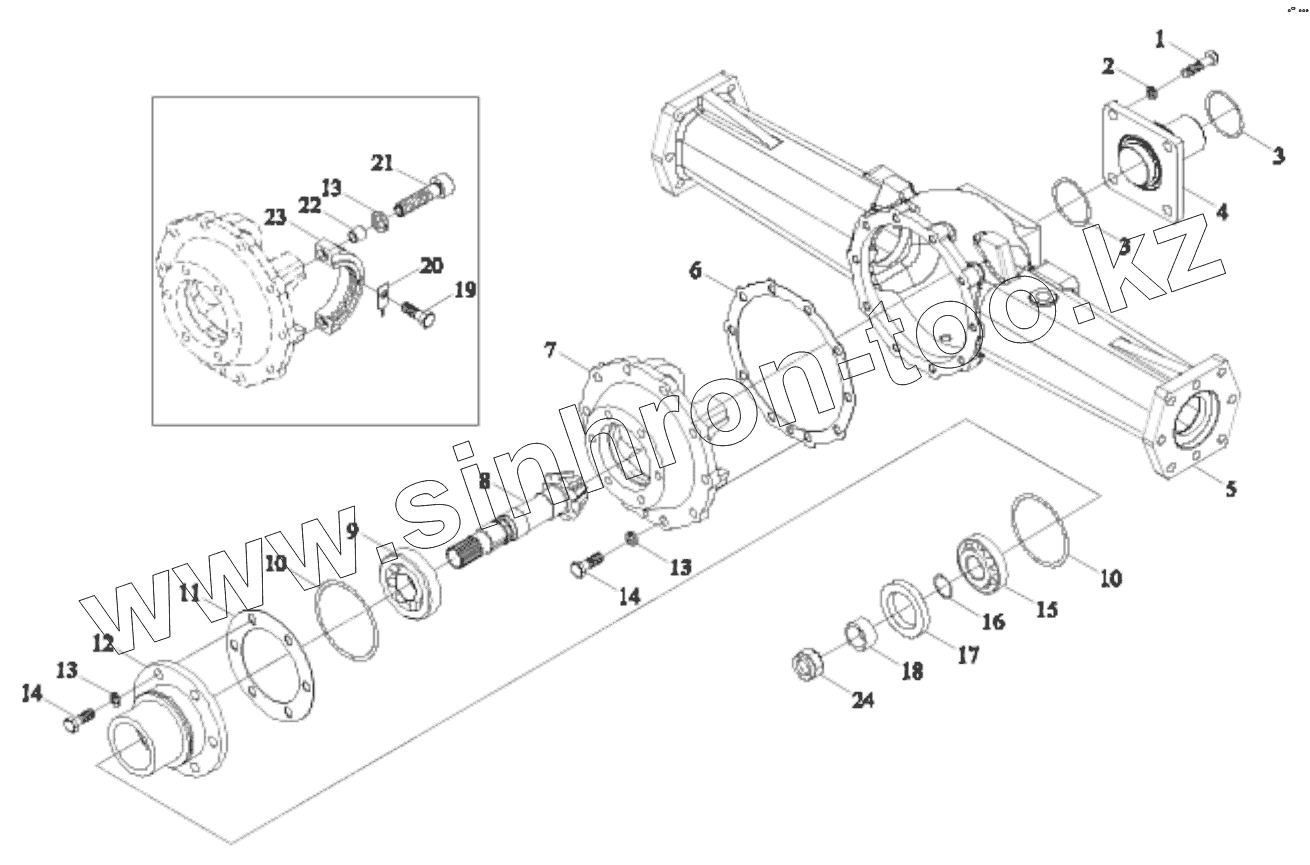

Каталог запасных частей к технике: Lovol TE-404. TL02311010000 FRONT DRIVING AXLE ASSEMBLY-4
TL02311010003(2)
TL02311010002(4)
1
2
3
3
4
5
6
7
8
9
10
10
11
12
13
13
13
14
14
15
16
17
18
19
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| TL02311010003(2) | TL02311010003(2) | MAIN REDUCER BOX ASSEMBLY | |
| TL02311010002(4) | TL02311010002(4) | FRONT AXLE | |
| 1 | GBT5783-M12X30-8.8-A3L | Hexagon Bolt | |
| 2 | GBT93-12-A3L | Standard spring washer | |
| 3 | GBT3452.1-63.0X3.55G | O-RING | |
| 4 | TL02311010036 | FRONT SUPPORT SHAFT | |
| 5 | TL02311010037 | MAIN REDUCER BOX HOUSING | |
| 6 | TL02311010023 | ADJUSTING GASKET | |
| 7 | TL02311010035 | DIFFERENTIAL SEAT | |
| 8 | TL02311010078 | INPUT SPIRAL BEVEL GEAR SHAFT | |
| 9 | GBT297-31306 | BEARING | |
| 10 | GBT3452.1-73.0X3.55G | O-RING | |
| 11 | TL02311010018 | ADJUSTING GASKET | |
| 12 | TL02311010034 | REAR SUPPORTING SHAFT | |
| 13 | GBT93-10-A3L(2) | STANDARD SPRING WASHER | |
| 14 | GBT5783-M10X30-8.8-A3L(2) | HEXAGON BOLT | |
| 15 | GBT297-32006 | BEARING | |
| 16 | GBT3452.1-23.6X2.65G | O-RING | |
| 17 | GBT9877.1-FB35X55X8B | OIL SEAL | |
| 18 | TL02311010021 | OIL SEAL BUSH | |
| 19 | GBT5783-M8X16-8.8-A2L | Hexagon Bolt | |
| 20 | TL02311010024 | THRUST WASHER | |
| 21 | GBT70.1-M10X40-8.8 | INNER HEXAGON SCREW | |
| 22 | TL02311010016 | LOCATING SLEEVE | |
| 23 | TL02311010022 | BEARING FIXING SLEEVE | |
| 24 | TL02311010077 | LOCKING NUT |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
