Каталог запасных частей к технике: Lovol TE-404. TE354.581B OIL PUMP PIPE ASSEMBLY

Тип техники

Марка

Модель

Схема

1

2

2

2

2

3

4

5

6

7

8

8

9

10

11

11

12

13

14

15

15

16

17

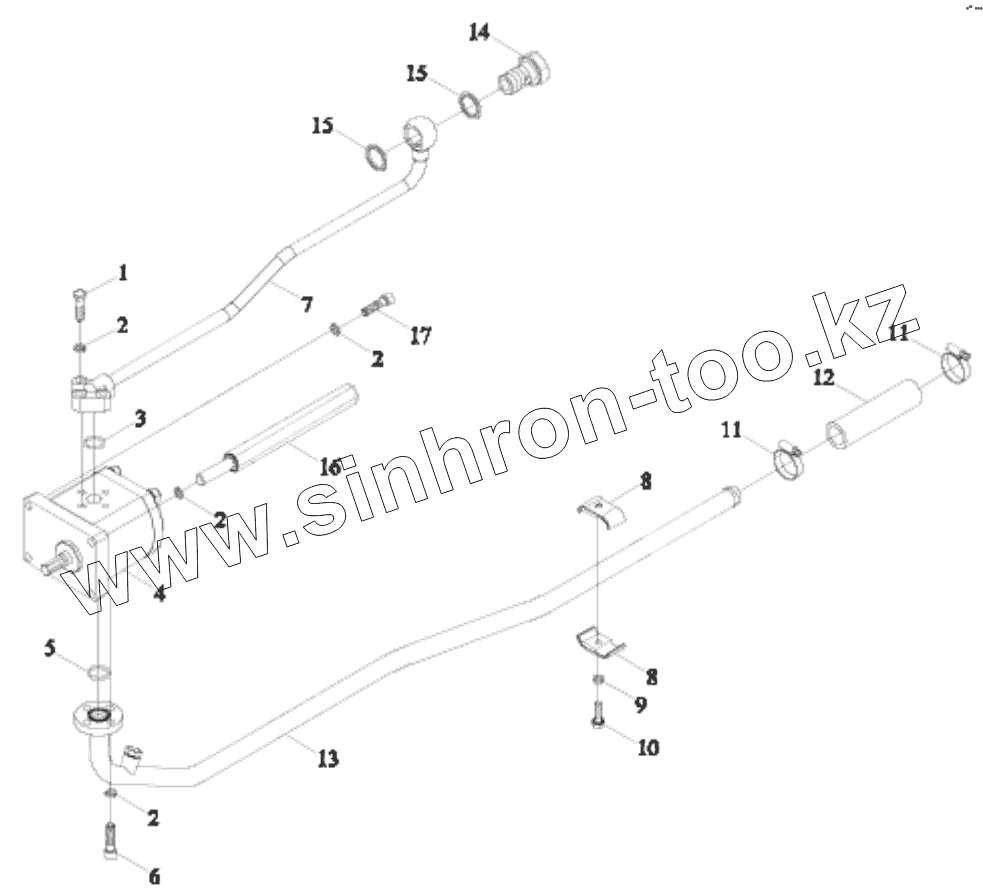

Позиция на иллюстрации	Заводской номер детали		Название детали
TE354.581B	TE354.581B		OIL PUMP PIPE ASSEMBLY
1	GBT5783-M8X30-8.8-A2L		Hexagon Bolt
2	GBT93-8-A3L		Standard Spring Washer
3	GBT3452.1-18.0X2.65G		O-ring
4	TB504.581B.6		GEAR PUMP
5	GBT3452.1-21.2X1.80G		Rubber O-Seal Ring
6	GBT70.1-M8X25-8.8-A2L		Inner Hexagon Screw
7	TE354.581B.1		PRESSURE PIPE WELDMENT
8	TE250.581C.3		OIL PIPE CLAMP AND RUBBER WASHER
9	GBT93-6-A3L		Standard Spring Washer
10	GBT5783-M6X40-8.8-A1L		BOLT
11	Q67638		B-Type Worm Transmission Hose Clamp
12	FT450.58.103		OIL SUCTION HOSE
13	TE324.581.2		OIL SUCTION PIPE WELDMENT ASSEMBLY
14	FT254.58.132		HOLLOW BOLT M24X1.5
15	JBT982-24		COMBINED SEAL GASKET
16	TL02581010001		BOLT
17	GBT70.1-M8X30-8.8-A2L		Inner Hexagon Screw

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
