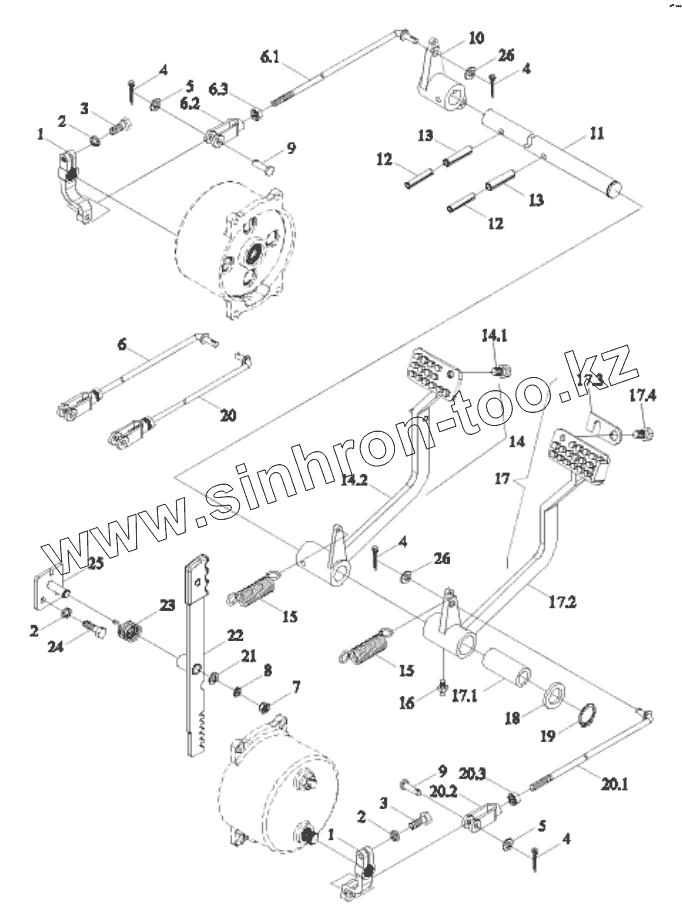

Каталог запасных частей к технике: Lovol TE-404. TE320.433 BRAKE CONTROL MECHANISM ASSEMBLY
TE320.433
1
1
2
2
2
3
3
4
4
4
4
5
5
6
6.1
6.2
6.3
7
8
9
9
10
11
12
12
13
13
14
14.1
14.2
15
15
16
17
17.1
17.2
17.3
17.4
18
19
20
20.1
20.2
20.3
21
22
23
24
25
26
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| TE320.433 | TE320.433 | BRAKE CONTROL MECHANISM ASSEMBLY | |
| 1 | FT250.43.102 | BRAKE ROCKER | |
| 2 | GBT93-8-A3L | Standard Spring Washer | |
| 3 | GBT5783-M8X25-8.8-A2L | Hex head bolt | |
| 4 | GBT91-3.2X16-A3L | SPLIT PIN | |
| 5 | GBT97.1-8-A3L | Flat Washer | |
| 6 | TE320.433.5 | LEFT BRAKE PULL ROD | |
| 6.1 | TE320.433.3 | LEFT BRAKE PULL ROD WELDMENT | |
| 6.2 | FT804.42.150 | PULL ROD FRONT FORK | |
| 6.3 | GBT6170-M10-8-A3L | Hexagon Nut, Style 1 | |
| 7 | GBT6170-M10-8-A3L(2) | HEXAGON NUT, TYPE-1 | |
| 8 | GBT93-10-A3L | Standard Spring Washer | |
| 9 | GBT882-B8X28-A3L | PIN SHAFT | |
| 10 | TE250.433-02 | LEFT BRAKE SHORT ROCKER | |
| 11 | TE250.433-01 | BRAKE PEDAL SHAFT | |
| 12 | GBT879.2-5X40 | SPRING COLUMN PIN | |
| 13 | GBT879.1-8X40 | Spring Column Pin | |
| 14 | TE250.433.1 | LEFT BRAKE PEDAL ASSEMBLY | |
| 14.1 | TE250.433.1.1-05 | SCREW | |
| 14.2 | TE250.433.1.1 | LEFT BRAKE PEDAL WELDMENT | |
| 15 | FT200.21.101 | CLUTCH PEDAL SPRING | |
| 16 | JBT7940.1-M10X1 | STRAIGHT FORCED FILLING OIL CUP | |
| 17 | TE250.433.4 | RIGHT BRAKE PEDAL ASSEMBLY | |
| 17.1 | TE250.433.2-02 | RIGHT BRAKE PEDAL HUB BUSH | |
| 17.2 | TE250.433.4.1 | RIGHT BRAKE PEDAL WELDMENT | |
| 17.3 | FT65.43.130 | INTERLOCKING PLATE | |
| 17.4 | TE250.433.1.1-05(2) | SCREW | |
| 18 | FT250.43.112 | RETAINER RING | |
| 19 | GBT894.1-25 | Circlip For Shaft | |
| 20 | TE320.433.6 | RIGHT BRAKE PULL ROD | |
| 20.1 | TE320.433.4 | RIGHT BRAKE PULL ROD WELDMENT | |
| 20.2 | FT804.42.150(2) | PULL ROD FRONT FORK | |
| 20.3 | GBT6170-M10-8-A3L(3) | HEXAGON NUT, TYPE-1 | |
| 21 | GBT97.1-10-A3L | Flat Washer | |
| 22 | FT250.43.015 | BRAKE LOCKING PLATE COMBINATION | |
| 23 | FT250.43.157 | TORQUE SPRING | |
| 24 | GBT5783-M8X20-8.8-A2L | Hexagon flange nut | |
| 25 | FT250.43.025 | FIXING PLATE WELDMENT | |
| 26 | GBT97.1-12-A3L | Flat Washer |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
