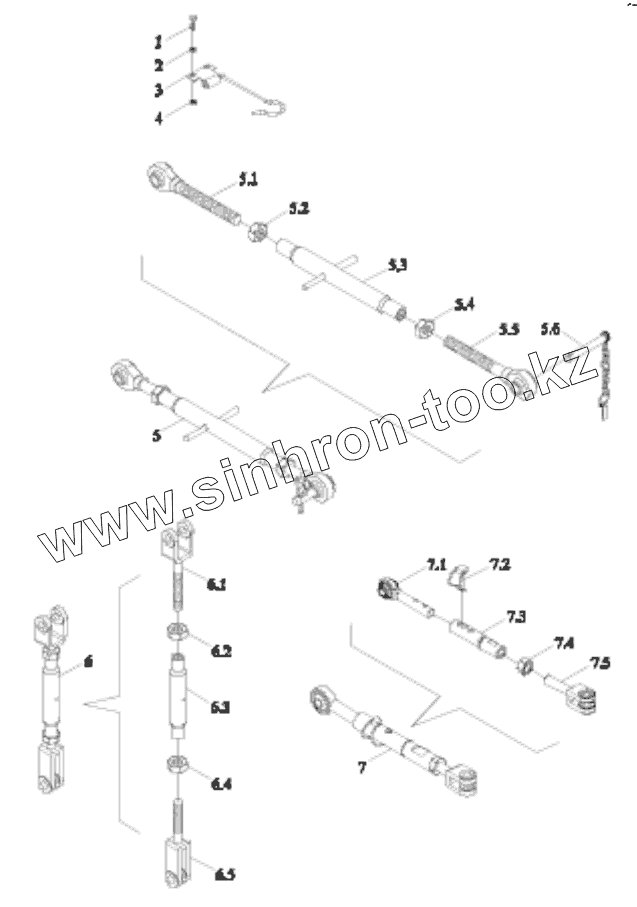

Каталог запасных частей к технике: Lovol TE-404. TE300.56 SUSPENSION ASSEMBLY-2
1
2
3
4
5
5.1
5.2
5.3
5.4
5.5
5.6
6
6.1
6.2
6.3
6.4
6.5
7
7.1
7.2
7.3
7.4
7.5
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| TE300.56(2) | TE300.56(2) | SUSPENSION ASSEMBLY | |
| 1 | GBT5783-M8X16-8.8-A2L | Hexagon Bolt | |
| 2 | GBT93-8-A3L | Standard Spring Washer | |
| 3 | TE300.56.6 | UPPER PULL ROD FIXED CLIP COMBINATION | |
| 4 | GBT6170-M8-8-A2L | Hexagon nut, style 1 | |
| 5 | FT250.56.012a | UPPER PULL ROD ASSEMBLY | |
| 5.1 | FT250.56.017 | UPPER PULL ROD FRONT ADJUSTING ROD ASSEMBLY | |
| 5.2 | GBT6171-M22X1.5-8-A3L | HEXAGON NUT, TYPE-1 | |
| 5.3 | FT250.56.031 | ADJUSTING SCREW WELDMENT | |
| 5.4 | GBT6171-M22X1.5-LH-8-A3L | HEXAGON NUT, TYPE-1 | |
| 5.5 | FT250.56.019 | UPPER PULL ROD REAR ADJUSTING ROD ASSEMBLY | |
| 5.6 | FT300.56A.113 | LOCKING PIN CHAIN ASSEMBLY | |
| 6 | TC01561010003(2) | LIFTING ROD ASSEMBLY | |
| 6.1 | FT300.56A.107 | LIFTING ROD UPPER CONNECTING FORK | |
| 6.2 | GBT6171-M24X2-8-A3L | HEXAGON NUT, TYPE-1 | |
| 6.3 | TC01561010005 | RAISINGRODCOIL | |
| 6.4 | GBT6171-M24X2-LH-8-A3L | HEXAGON NUT | |
| 6.5 | FT300.56A.108 | LIFTING ROD LOWER CONNECTING FORK | |
| 7 | TL02561030016(2) | LIMIT ROD ASSEMBLY | |
| 7.1 | TL02561030017 | EXTENSIBLE GUIDE ROD ASSEMBLY | |
| 7.2 | FT250.56.021a | LIMIT ROD LOCK PIN ASSEMBLY | |
| 7.3 | TL02561030019 | LIMITING SLEEVE ASSEMBLY | |
| 7.4 | GBT6170-M22-8-A9L | Hexagon nut, style 1 | |
| 7.5 | FT250.56.134b | ADJUSTING SCREW |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
