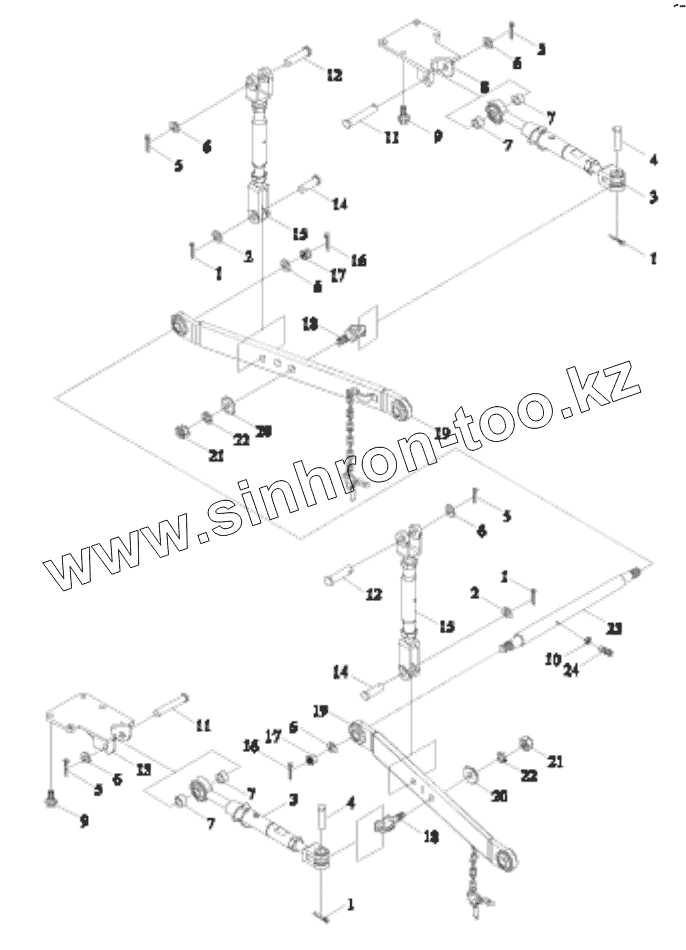

Каталог запасных частей к технике: Lovol TE-404. TE300.56 SUSPENSION ASSEMBLY-1
1
1
1
1
2
2
3
3
4
4
5
5
5
5
6
6
6
6
6
6
7
7
7
7
8
9
9
10
11
11
12
12
13
14
14
15
15
15
16
16
17
17
18
18
19
20
20
21
21
22
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| TE300.56 | TE300.56 | SUSPENSION ASSEMBLY | |
| 1 | GBT91-5X32-A3L | SPLIT PIN | |
| 2 | GBT97.1-24-A3L | Flat Washer | |
| 3 | TL02561030016 | LIMIT ROD ASSEMBLY | |
| 4 | GBT882-B16X55-A3L | PIN SHAFT | |
| 5 | GBT91-3.2X36-A3L | SPLIT PIN | |
| 6 | GBT97.1-20-A3L | FLAT WASHER | |
| 7 | TC01561010018 | BUSH | |
| 8 | TE300.56.4a | RIGHT LIMITING ROD BRACKET WELDMENT | |
| 9 | GBT16674.1-M14X30-10.9-A3L | HEXAGON FLANGE NUT | |
| 10 | GBT6172.1-M12-04-A3L | HEXAGON THIN NUT | |
| 11 | TE300.56-07 | LIMITING ROD CONNECTING PIN | |
| 12 | FT300.56A.101 | LIFTING ROD UPPER CONNECTING PIN | |
| 13 | TE300.56.5a | LEFT LIMITING ROD BRACKET WELDMENT | |
| 14 | FT300.56A.112 | Lower connecting pin of lifting rod | |
| 15 | TC01561010003 | LIFTING ROD ASSEMBLY | |
| 16 | GBT91-4X40-A3L | SPLIT PIN | |
| 17 | GBT6178-M20-8-A9L | Hexagon slotted nut, style 1 | |
| 18 | FT300.56A.110a | Limit lever rear connecting pin | |
| 19 | TE354.56C.4a | LOWER PULL ROD ASSEMBLY | |
| 20 | FT300.56A.111a | Round plate | |
| 21 | GBT6170-M20-8-A3L | Hexagon nut, style 1 | |
| 22 | GBT93-20-A3L | STANDARD SPRING WASHER | |
| 23 | TE300.56-04 | LOWER PULL ROD FIXING SHAFT | |
| 24 | FT250.56.125 | THRUST SCREW |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
