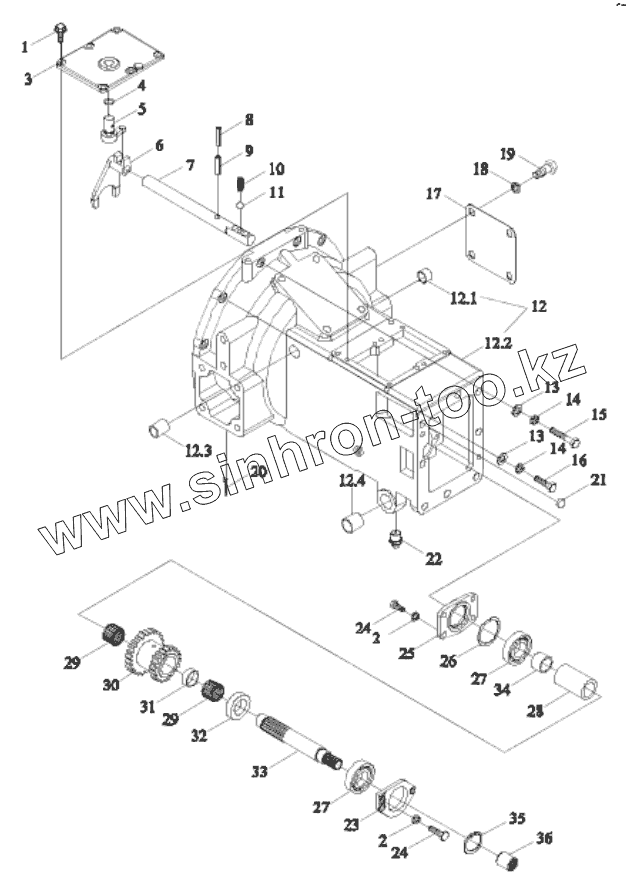

Каталог запасных частей к технике: Lovol TE-404. TE300.361 SHUTTLE SHIFT ASSEMBLY-1
TE300.361
1
2
2
3
4
5
6
7
8
9
10
11
12
12.1
12.2
12.3
12.4
13
13
14
14
15
16
17
18
19
20
21
22
23
24
24
25
26
27
27
28
29
29
30
31
32
33
34
35
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| TE300.361 | TE300.361 | SHUTTLE SHIFT ASSEMBLY | |
| 1 | GBT16674.1-M8X20-8.8-A2L | Hexagon Flange Nut | |
| 2 | GBT93-8-A3L | Standard Spring Washer | |
| 3 | TE250.361D-02b | SHUTTLE SHIFT UPPER COVER | |
| 4 | GBT3452.1-13.2X2.65G | O-RING | |
| 5 | TE250.361F-23a | SHUTTLE SHIFT ROCKER ARM | |
| 6 | TE250.361F-27 | SHUTTLE SHIFT FORK | |
| 7 | TE250.361D-19 | SHUTTLE SHIFT FORK SHAFT | |
| 8 | GBT879.1-3X24 | Spring-type straight pin | |
| 9 | GBT879.1-5X24 | Spring-type straight pin | |
| 10 | TE354.373A-01 | SELF LOCKING SPRING | |
| 11 | GBT308-8.731-G200-b | STEEL BALL | |
| 12 | TE250.361F.1 | CLUTCH HOUSING UNIT | |
| 12.1 | FT250.36.102 | ROCKER SHAFT SHORT BUSH | |
| 12.2 | TE250.361F.1-01a | CLUTCH HOUSING | |
| 12.3 | FT250.36.103 | ROCKER SHAFT LONG BUSH | |
| 12.4 | FT250.36.104 | PEDAL SHAFT BUSH | |
| 13 | GBT97.1-10-A3L | Flat Washer | |
| 14 | GBT93-10-A3L | Standard Spring Washer | |
| 15 | GBT5782-M10X55-8.8-A3L | HEXAGON BOLT | |
| 16 | GBT5783-M10X35-8.8-A3L | Hexagon Bolt | |
| 17 | FT250.36.110 | INSPECTION HOLE SIDE COVER | |
| 18 | GBT93-14-A3L | STANDARD SPRING WASHER | |
| 19 | TE250.361F-17 | BOLT M14 X 20 | |
| 20 | GBT91-4X20-A3L | SPLIT PIN | |
| 21 | TE250.361-02 | BOWL SHIM 15 | |
| 22 | JBT7940.1-M10X1 | STRAIGHT FORCED FILLING OIL CUP | |
| 23 | TE250.361F-22 | BEARING PRESSURE COVER | |
| 24 | GBT5783-M8X20-8.8-A2L | Hexagon flange nut | |
| 25 | TE250.361F-04 | BEARING PRESSURE COVER | |
| 26 | TE250.361F-21 | ADJUSTING WASHER | |
| 27 | GBT276-6305 | BEARING | |
| 28 | TE250.361F-25 | SPACER BUSH I | |
| 29 | GBT20056-K30X35X27 | NEEDLE AND CARRIER COMBINATION | |
| 30 | TE250.361F-09 | SHUTTLE SHIFT DRIVEN DUAL GEAR | |
| 31 | FT250.37.139 | FORK SHAFT LOCKING SPRING | |
| 32 | TE250.361F-26 | SPACER BUSH II | |
| 33 | TE250.361F-12 | SHUTTLE SHIFT MIDDLE SHAFT | |
| 34 | TE250.361F-05 | SPACER BUSH | |
| 35 | GBT893.1-18 | RETAINER RING | |
| 36 | TE250.361F-13 | SPLINE BUSH |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
