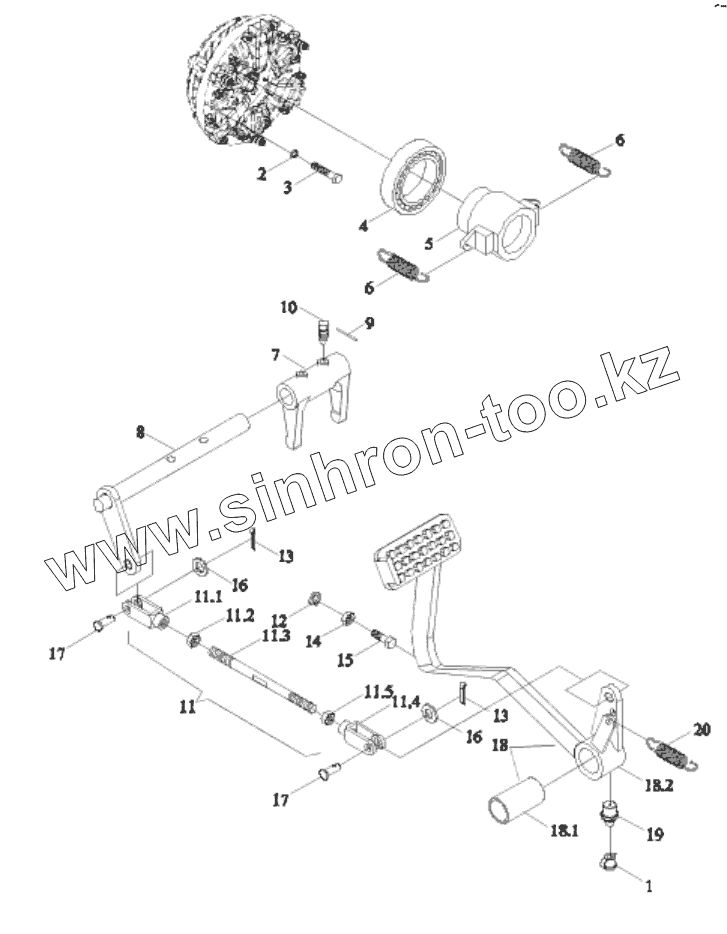

Каталог запасных частей к технике: Lovol TE-404. TE300.212B CLUTCH CONTROL ASSEMBLY
TE300.212B
1
2
3
4
5
6
6
7
8
9
10
11
11.1
11.2
11.3
11.4
11.5
12
13
13
14
15
16
16
17
17
18
18.1
18.2
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| TE300.212B | TE300.212B | CLUTCH CONTROL ASSEMBLY | |
| 1 | TD800.311C.1-01 | Oil cup dustproof cap | |
| 2 | GBT93-10-A3L | Standard Spring Washer | |
| 3 | GBT5783-M10X40-8.8-A3L | Hexagon Bolt | |
| 4 | TA800.212-02 | Release Bearing | |
| 5 | TE300.212B-01 | RELEASE BEARING SEAT | |
| 6 | FT200.21.106 | RETURN SPRING OF RELEASE BEARING SEAT | |
| 7 | FT200.21.107 | CLUTCH FORK | |
| 8 | TE250.212.4 | CLUTCH RELEASE ROCKER UNIT | |
| 9 | TE250.212-05 | LOW CARBON STEEL WIRE | |
| 10 | FT65.37.109 | THRUST SCREW | |
| 11 | TE250.212.3 | PULL ROD | |
| 11.1 | FT800A.43B.116 | RIGHT REVOLVING PULL ROD FORK | |
| 11.2 | GBT6171-M10X1-8-A2L | Hexagon nut, style 1 | |
| 11.3 | TE250.212.3-01 | PULL ROD | |
| 11.4 | FT800A.43B.119 | LEFT REVOLVING PULL ROD FORK | |
| 11.5 | GBT6171-M10X1-LH-8-A2L | Hexagon nut, style 1 | |
| 12 | GBT93-12-A3L | Standard spring washer | |
| 13 | GBT91-3.2X20-A3L | Split Pin | |
| 14 | GBT6172.1-M12-04-A3L | HEXAGON THIN NUT | |
| 15 | GBT5783-M12X35-8.8-A3L | Hexagon Bolt | |
| 16 | GBT97.1-10-A3L | Flat Washer | |
| 17 | GBT882-B10X28-A3L | PIN SHAFT | |
| 18 | TE250.212B.1 | CLUTCH PEDAL ASSEMBLY | |
| 18.1 | TH350.212.1-01 | CLUTCH PEDAL SHAFT BUSH | |
| 18.2 | TE250.212B.1.1 | CLUTCH PEDAL WELDMENT | |
| 19 | JBT7940.2-45dM10X1 | JOINT FILL OIL CUP | |
| 20 | TE250.212-06 | CLUTCH PEDAL SPRING |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
