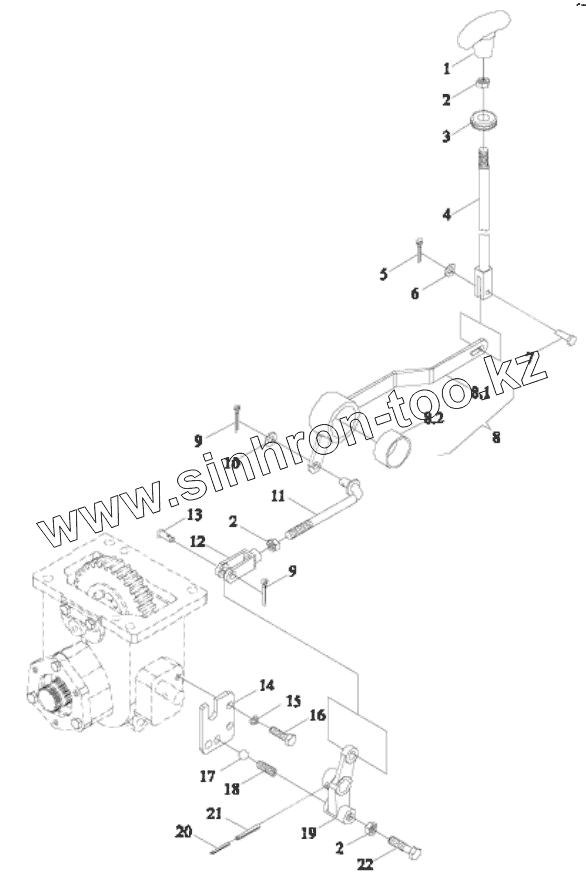

Каталог запасных частей к технике: Lovol TE-404. TE254.423A TRANSFER CASE CONTROL ASSEMBLY
TE254.423A
1
2
2
2
3
4
5
6
7
8
8.1
8.2
9
9
10
11
12
13
14
15
16
17
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| TE254.423A | TE254.423A | TRANSFER CASE CONTROL ASSEMBLY | |
| 1 | TE2S423010001K | HANDLE | |
| 2 | GBT6170-M10-8-A3L | Hexagon Nut, Style 1 | |
| 3 | TE254.423A-01 | THROUGH HARNESS WASHER | |
| 4 | TE254.423A.3 | CONTROL ROD WELDMENT | |
| 5 | GBT91-2X20-A3L | Split Pin | |
| 6 | GBT97.1-6-A3L | Plain washer | |
| 7 | GBT882-B6X22-A3L | PIN SHAFT | |
| 8 | TE254.423A.2 | MIDDLE ROCKER UNIT | |
| 8.1 | TE254.423A.2.1 | MIDDLE ROCKER WELDMENT | |
| 8.2 | TE254.423A.2-02 | MIDDLE ROCKER BUSH | |
| 9 | GBT91-3.2X20-A3L | Split Pin | |
| 10 | GBT97.1-10-A3L | Flat Washer | |
| 11 | TE254.423A.4 | MIDDLE PULL ROD WELDMENT | |
| 12 | FT800A.43B.116 | RIGHT REVOLVING PULL ROD FORK | |
| 13 | GBT882-B10X30-A3L | Pin Shaft | |
| 14 | TE254.423A-05 | LOCATING PLATE | |
| 15 | GBT93-8-A3L | Standard Spring Washer | |
| 16 | GBT5783-M8X20-8.8-A2L | Hexagon flange nut | |
| 17 | GBT308-8-G100-b | Steel ball | |
| 18 | FT304.42.124 | LOCATING SPRING | |
| 19 | TE254.423A.1 | ROCKER UNIT | |
| 20 | GBT879.1-3.5X24-A3L | SPRING COLUMN PIN | |
| 21 | GBT879.1-6X24-A3L | SPRING COLUMN PIN | |
| 22 | GBT5783-M10X25-8.8-A3L | Hexagon head bolt |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
