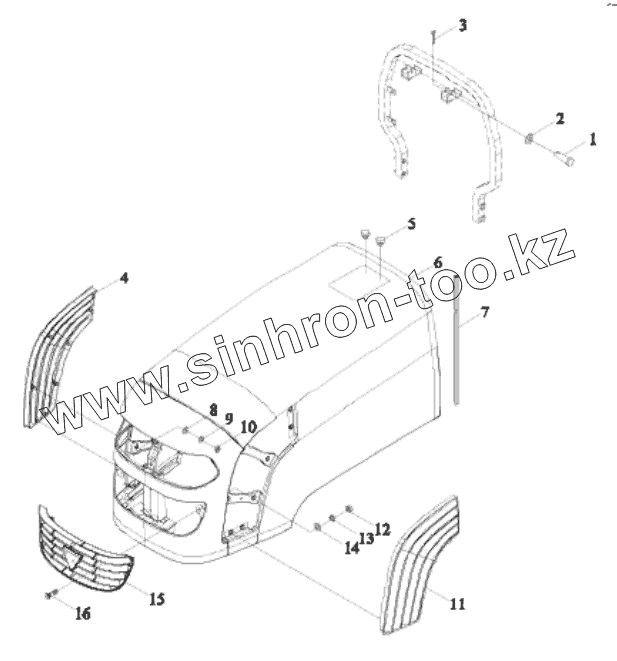

Каталог запасных частей к технике: Lovol TE-404. TE250.471D BONNET INSTALLATION ASSEMBLY

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

Позиция на иллюстрации	Заводской номер детали		Название детали
TE250.471D	TE250.471D		BONNET INSTALLATION ASSEMBLY
1	GBT882-B12X50		PIN SHAFT
2	GBT97.1-12-A0P		Plain washer
3	GBT91-4X20-A0P		PIN
4	FT250B.47.303		RIGHT FRONT GRID
5	TE250.471D-02		CUSHION PIN
6	TE250.471D.2		BONNET WELDMENT
7	FT250.47C.230		BONNET SEAL STRIP
8	GBT97.1-5-A0P		Plain washer
9	GBT96.1-5-A0P		WASHER
10	QCT864-M5		NUT
11	FT250B.47.302		LEFT FRONT GRID
12	GBT6170-M6-8-A2L		Hexagon Nut, Type-1
13	GBT93-6-A0P		Standard spring washer
14	GBT97.1-6-A0P		Plain washer
15	FT250B.47.301		FRONT GRID
16	GBT818-M6X16-4.8-A2L		Cross recessed pan head screw

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
