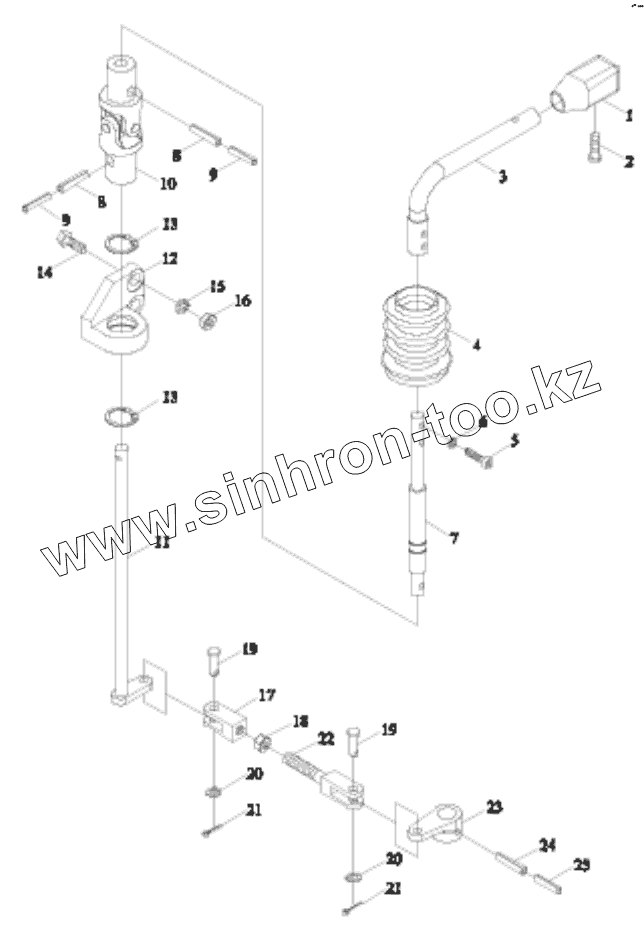

Каталог запасных частей к технике: Lovol TE-404. TE250.362F SHUTTLE SHIFT CONTROL MECHANISM ASSEMBLY
TE250.362F
1
2
3
4
5
6
7
8
8
9
9
10
11
12
13
13
14
15
16
17
18
19
19
20
20
21
21
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| TE250.362F | TE250.362F | SHUTTLE SHIFT CONTROL MECHANISM ASSEMBLY | |
| 1 | TE250.362D-04 | PLASTIC HANDLE | |
| 2 | GBT818-M5X16-4.8-A2L | CROSS SCREW | |
| 3 | TE250.362D.6a | GEARSHIFT HANDLE WELDMENT | |
| 4 | TE250.362D-01 | DUSTPROOF RING | |
| 5 | GBT70.1-M6X25-8.8-A2L | INNER HEXAGON SCREW | |
| 6 | GBT93-6-A3L | Standard Spring Washer | |
| 7 | TE250.362F-01a | GEARSHIFT LEVER | |
| 8 | GBT879.1-6X22 | SPRING COLUMN PIN | |
| 9 | GBT879.1-3.5X22 | SPRING COLUMN PIN | |
| 10 | TE250.362D.2 | UNIVERSAL JOINT ASSEMBLY | |
| 11 | TE250.362F.1 | CONTROL ROD WELDMENT | |
| 12 | TE250.362F-02 | GUIDE SEAT | |
| 13 | GBT894.1-12 | Circlip for shaft | |
| 14 | GBT5783-M8X25-8.8-A2L | Hex head bolt | |
| 15 | GBT93-8-A3L | Standard Spring Washer | |
| 16 | GBT6170-M8-8-A2L | Hexagon nut, style 1 | |
| 17 | TE250.362G-02 | ASSISTANT CONNECTING FORK | |
| 18 | GBT6171-M10X1-8-A2L | Hexagon nut, style 1 | |
| 19 | GBT882-B8X22-A3L | PIN SHAFT | |
| 20 | GBT97.1-8-A3L | Flat Washer | |
| 21 | GBT91-3.2X20-A3L | Split Pin | |
| 22 | TE250.362F-04a | CONNECTING FORK | |
| 23 | TE250.362F-03 | ROCKER | |
| 24 | GBT879.1-3.5X28 | Spring-type straight pin | |
| 25 | GBT879.1-6X28 | Spring-type straight pin |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
