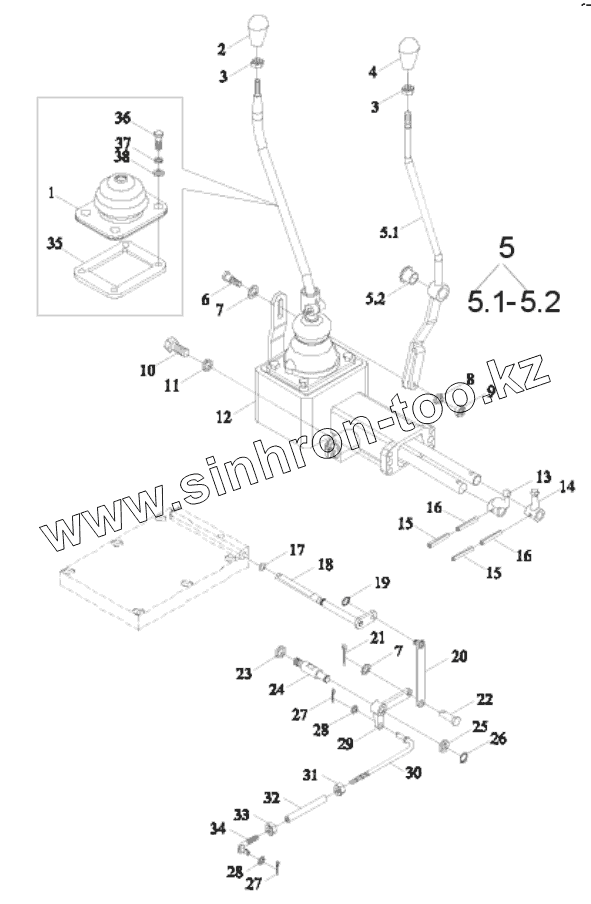

Каталог запасных частей к технике: Lovol TE-354. TRANSMISSION CASE CONTROL MECHANISM ASSEMBLY-3
1
2
3
3
4
5
5.1
5.1
5.2
5.2
6
7
7
8
9
10
11
12
13
14
15
15
16
16
17
18
19
20
21
22
23
24
25
26
27
27
28
28
29
30
31
32
33
34
35
36
37
38
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | TE250.373F-15 | SHIELD | |
| 2 | TE250.371G.2.2 | MAIN GEARSHIFT CONTROL HANDLE | |
| 3 | GBT6170-M10-8-A3L | Hexagon Nut, Style 1 | |
| 4 | FT250.37.037 | AUXILIARY GEARSHIFT CONTROL HANDLE | |
| 5 | TE354.373.2 | AUXILIARY GEARSHIFT UPPER CONTROL ROD PRES- SURE UNIT | |
| 5.1 | TE354.373.2.1 | AUXILIARY GEARSHIFT UPPER CONTROL ROD WELDMENT | |
| 5.2 | TE254.582H.11-01 | NYLON SLEEVE | |
| 6 | TE250.373F-13 | STEP BOLT | |
| 7 | GBT95-8-A0P | Plain washer | |
| 8 | GBT93-6-A0P(2) | STANDARD SPRING WASHER | |
| 9 | GBT6170-M6-8-A2L | Hexagon Nut, Type-1 | |
| 10 | GBT5783-M8X25-8.8-A2L(2) | HEXAGON BOLT | |
| 11 | GBT93-8-A0P(3) | STANDARD SPRING WASHER | |
| 12 | TE354.373.1(2) | SIDE-MOUNTED CONTROL MECHANISM ASSEMBLY | |
| 13 | TE250.373F-02 | MAIN GEARSHIFT CONTROL INNER FORK HEAD | |
| 14 | TE250.373F-03 | AUXILIARY GEARSHIFT CONTROL INNER DIAL HEAD | |
| 15 | GBT879.2-3.5X24(2) | SPRING COLUMN PIN | |
| 16 | GBT879.1-6X24(2) | SPRING COLUMN PIN | |
| 17 | GBT3452.1-8.75X1.80G | O-RING | |
| 18 | TE250.373F.2 | INTERLOCKING SHAFT WELDMENT | |
| 19 | GBT896-6 | SPLIT RETAINER RING | |
| 20 | TE250.373F.7 | PULL PLATE WELD | |
| 21 | GBT91-3.2X20-A0P | Split pin | |
| 22 | GBT882-B8X16-A0P | PIN SHAFT | |
| 23 | GBT93-12-A0P | Washer | |
| 24 | TE250.373F-14 | STUD | |
| 25 | GBT848-12-A0P | SMALL WASHER | |
| 26 | GBT894.1-12 | Circlip for shaft | |
| 27 | GBT91-3.2X25-A0P | SPLIT PIN | |
| 28 | GBT95-10-A0P | Plain washer | |
| 29 | TE250.373F.4 | INTERLOCKING ROTARY SLEEVE WELDMENT | |
| 30 | TE250.373F.6 | PULL ROD WELDMENT | |
| 31 | GBT6171-M10X1-8-A2L | Hexagon nut, style 1 | |
| 32 | TE250.433C-09 | CONNECTING ROD | |
| 33 | GBT6171-M10X1-LH-8-A2L | Hexagon nut, style 1 | |
| 34 | TE250.433C.14 | BRAKE SHORT TIE ROD WELD | |
| 35 | TE250.373F-12 | PRESSURE PLATE | |
| 36 | GBT5783-M5X20-8.8-A2L | HEXAGON BOLT | |
| 37 | GBT93-5-A0P | Standard spring washer | |
| 38 | GBT95-5-A0P | FLAT WASHER |
