Каталог запасных частей к технике: Lovol TE-354. SUSPENSION ASSEMBLY-2
1
2
3
3.1
3.2
3.3
3.4
3.5
4
5
5.1
5.2
5.3
5.4
5.5
5.6
6
6.1
6.2
6.3
6.4
6.5
7
7.1
7.2
7.3
7.4
7.5

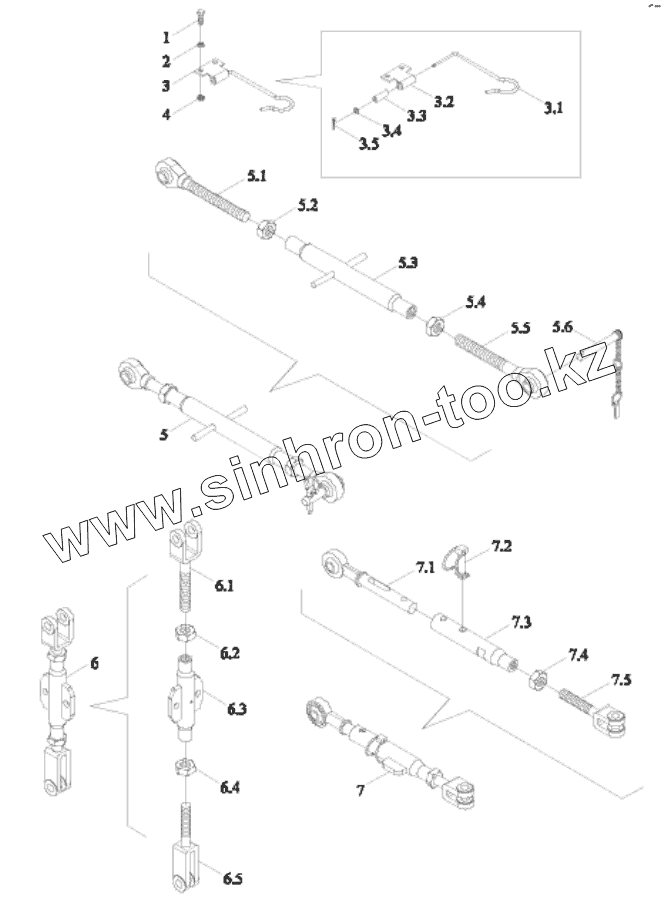

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | GBT5783-M8X16-8.8-A2L | Hexagon Bolt | |
| 2 | GBT93-8-A0P | Standard spring washer | |
| 3 | TE300.56.6 | UPPER PULL ROD FIXED CLIP COMBINATION | |
| 3.1 | TE300.56.6-02 | UPPER PULL ROD FIXING CLIP | |
| 3.2 | TE300.56.6-01 | Fixing seat | |
| 3.3 | TE300.56.6-03 | Nylon bushing | |
| 3.4 | GBT96.1-6-A0P | Large washer | |
| 3.5 | GBT91-2X14-A0P | Split pin | |
| 4 | GBT6170-M8-8-A2L | Hexagon nut, style 1 | |
| 5 | FT250.56.012a | UPPER PULL ROD ASSEMBLY | |
| 5.1 | FT250.56.017 | UPPER PULL ROD FRONT ADJUSTING ROD ASSEMBLY | |
| 5.2 | GBT6171-M22X1.5-8-A3L | HEXAGON NUT, TYPE-1 | |
| 5.3 | FT250.56.031 | ADJUSTING SCREW WELDMENT | |
| 5.4 | GBT6171-M22X1.5-LH-8-A3L | HEXAGON NUT, TYPE-1 | |
| 5.5 | FT250.56.019 | UPPER PULL ROD REAR ADJUSTING ROD ASSEMBLY | |
| 5.6 | FT300.56A.113 | LOCKING PIN CHAIN ASSEMBLY | |
| 6 | TE354.56.1(2) | LIFTING ROD ASSEMBLY | |
| 6.1 | TE354.56.1-01 | LIFTING ROD UPPER CONNECTING FORK | |
| 6.2 | TE300.56.2-03 | NUT | |
| 6.3 | TE300.56.2.1a | LIFTING SOLENOID WELDMENT | |
| 6.4 | TE300.56.2-04 | NUT | |
| 6.5 | TE300.56.2-01a | LIFTING ROD LOWER CONNECTING FORK | |
| 7 | TE300.56.3a(2) | LIMIT ROD ASSEMBLY | |
| 7.1 | TE300.56.3A.1 | EXTENSIBLE ROD BALL ASSEMBLY | |
| 7.2 | FT300.56A.023(J) | LIMITING ROD LOCK PIN ASSEMBLY | |
| 7.3 | TE300.56.3A-01 | EXTENSIBLE GUIDE PIPE | |
| 7.4 | GBT6170-M22-8-A9L | Hexagon nut, style 1 | |
| 7.5 | TE300.56.3A-02 | LIMITING ROD ADJUSTING SCREW |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
