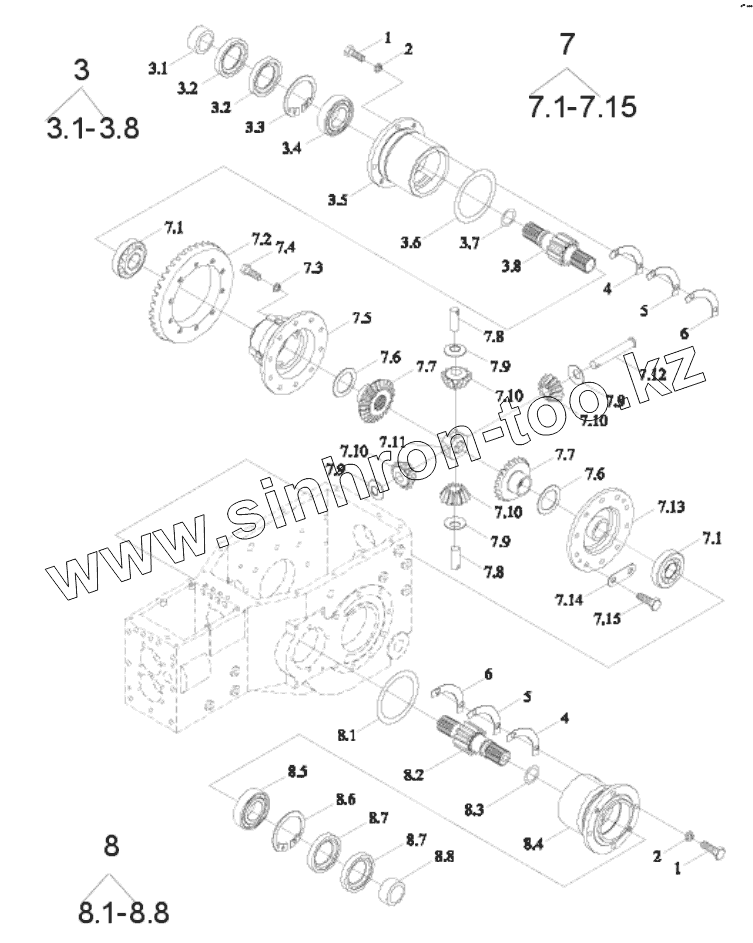

Каталог запасных частей к технике: Lovol TE-354. REAR CENTRAL ASSEMBLY OF TRANSMISSION CASE-1
1
1
2
2
3
3.1
3.1
3.2
3.2
3.3
3.4
3.5
3.6
3.7
3.8
3.8
4
4
5
5
6
6
7
7.1
7.1
7.1
7.2
7.3
7.4
7.5
7.6
7.6
7.7
7.7
7.8
7.8
7.9
7.9
7.9
7.9
7.10
7.10
7.10
7.10
7.11
7.12
7.13
7.14
7.15
7.15
8
8.1
8.1
8.2
8.3
8.4
8.5
8.6
8.7
8.7
8.8
8.8
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | GBT5783-M10X30-8.8-A3L | Hex bolt | |
| 2 | GBT93-10-A0P | Standard spring washer | |
| 3 | TE354.372A.2 | RIGHT SHORT HALF SHAFT ASSEMBLY | |
| 3.1 | FT250.37.208 | OIL SEAL COLLAR | |
| 3.2 | GBT9877.1-FB52X80X8D | SEAL RING | |
| 3.3 | GBT893.1-80 | RETAINER RING | |
| 3.4 | GBT276-6307 | DEEP GROOVE BALL BEARING | |
| 3.5 | TE354.372A.2-01 | RIGHT BEARING SEAT | |
| 3.6 | GBT3452.1-103X3.55G | O-RING | |
| 3.7 | GBT3452.1-28.0X3.55G | RUBBER O-SEAL RING | |
| 3.8 | TE300.372.1-02 | FINAL TRANSMISSION DRIVING GEAR | |
| 4 | FT250.37.204 | ADJUSTING WASHER | |
| 5 | FT250.37.205 | ADJUSTING WASHER | |
| 6 | FT250.37.206 | ADJUSTING WASHER | |
| 7 | TE300.372.2 | DIFFERENTIAL ASSEMBLY | |
| 7.1 | GBT297-32011 | TAPERED ROLLER BEARING | |
| 7.2 | TE300.372.2-07 | DRIVEN SPIRAL BEVEL GEAR | |
| 7.3 | GBT93-8-A0P | Standard spring washer | |
| 7.4 | FT250.37.201 | FIXING SCREW | |
| 7.5 | TE300.372.2-05 | DIFFERENTIAL HOUSING | |
| 7.6 | FT250.37.203 | HALF SHAFT GEAR WASHER | |
| 7.7 | FT250.37.202 | HALF SHAFT GEAR | |
| 7.8 | TE300.372.2-09 | SHORT PLANETARY GEAR SHAFT | |
| 7.9 | FT250.37.199 | PLANET GEAR WASHER | |
| 7.10 | FT250.37.200 | PLANET GEAR | |
| 7.11 | TE300.372.2-08 | CENTRAL RING | |
| 7.12 | FT250.37.198 | PLANET GEAR SHAFT | |
| 7.13 | TE300.372.2-06 | DIFFERENTIAL COVER | |
| 7.14 | TE300.372.2-03 | LOCK WASHER | |
| 7.15 | GBT5786-M10X1.25X35-8.8-A2L | HEXAGON BOLT | |
| 8 | TE354.372A.1 | LEFT SHORT HALF SHAFT ASSEMBLY | |
| 8.1 | GBT3452.1-103X3.55G(2) | O-RING | |
| 8.2 | TE300.372.1-02(2) | FINAL TRANSMISSION DRIVING GEAR | |
| 8.3 | GBT3452.1-28.0X3.55G(2) | RUBBER O-SEAL RING | |
| 8.4 | TE354.372A.1-01 | LEFT BEARING SEAT | |
| 8.5 | GBT276-6307(2) | DEEP GROOVE BALL BEARING | |
| 8.6 | GBT893.1-80(2) | RETAINER RING | |
| 8.7 | GBT9877.1-FB52X80X8D(2) | SEAL RING | |
| 8.8 | FT250.37.208(2) | OIL SEAL COLLAR |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
