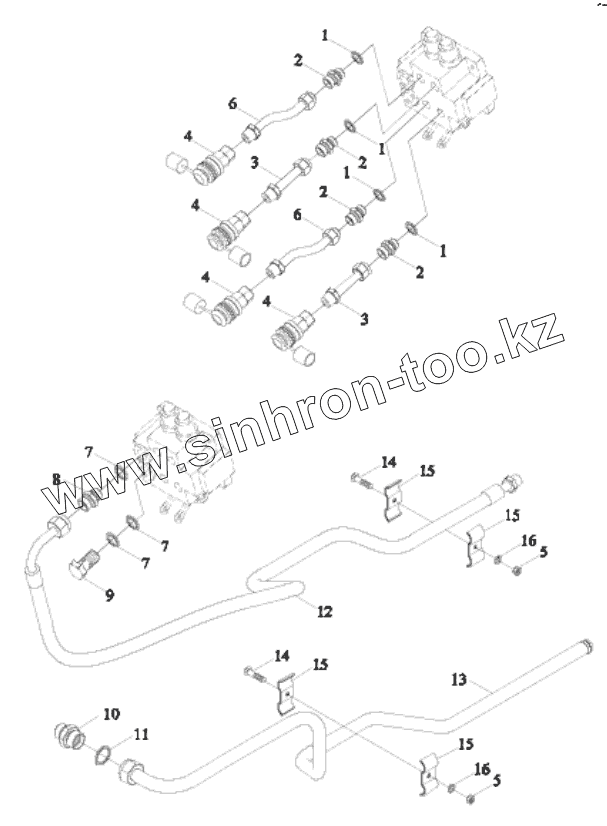

Каталог запасных частей к технике: Lovol TE-354. MULTI-WAY VALVE OIL PIPE ASSEMBLY-2
1
1
1
1
2
2
2
2
3
3
4
4
4
4
5
5
6
6
7
7
7
8
9
10
11
12
13
14
14
15
15
15
15
16
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | JBT982-18 | Combined Seal Gasket | |
| 2 | GBT3733.2-G14 | STRAIGHT PIPE JOINT BODY | |
| 3 | TE354.582.5 | TRANSITION RIGID TUBE ASSEMBLY | |
| 4 | FT354.58A.030 | Quick-change connector | |
| 5 | GBT6170-M6-8-A2L | Hexagon Nut, Type-1 | |
| 6 | TE354.582.6 | OIL OUTPUT PIPE ASSEMBLY | |
| 7 | JBT982-22 | COMBINED SEAL GASKET | |
| 8 | FT654.58B.102 | STRAIGHT THREAD JOINT BODY 1 | |
| 9 | FT654.58.107 | HOLLOW BOLT -1 | |
| 10 | TE354.582-04 | JOINT BODY | |
| 11 | JBT982-27 | COMBINED SEAL GASKET | |
| 12 | TE354.582.1 | OIL INLET TUBE ASSEMBLY OF MULTI-WAY VALVE | |
| 13 | TE354.582.3 | OIL SUCTION PIPE ASSEMBLY | |
| 14 | GBT5783-M6X30-8.8-A2L | HEXAGON BOLT | |
| 15 | TE354.582.7 | PIPE CLAMP | |
| 16 | GBT93-6-A0P(2) | STANDARD SPRING WASHER |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
