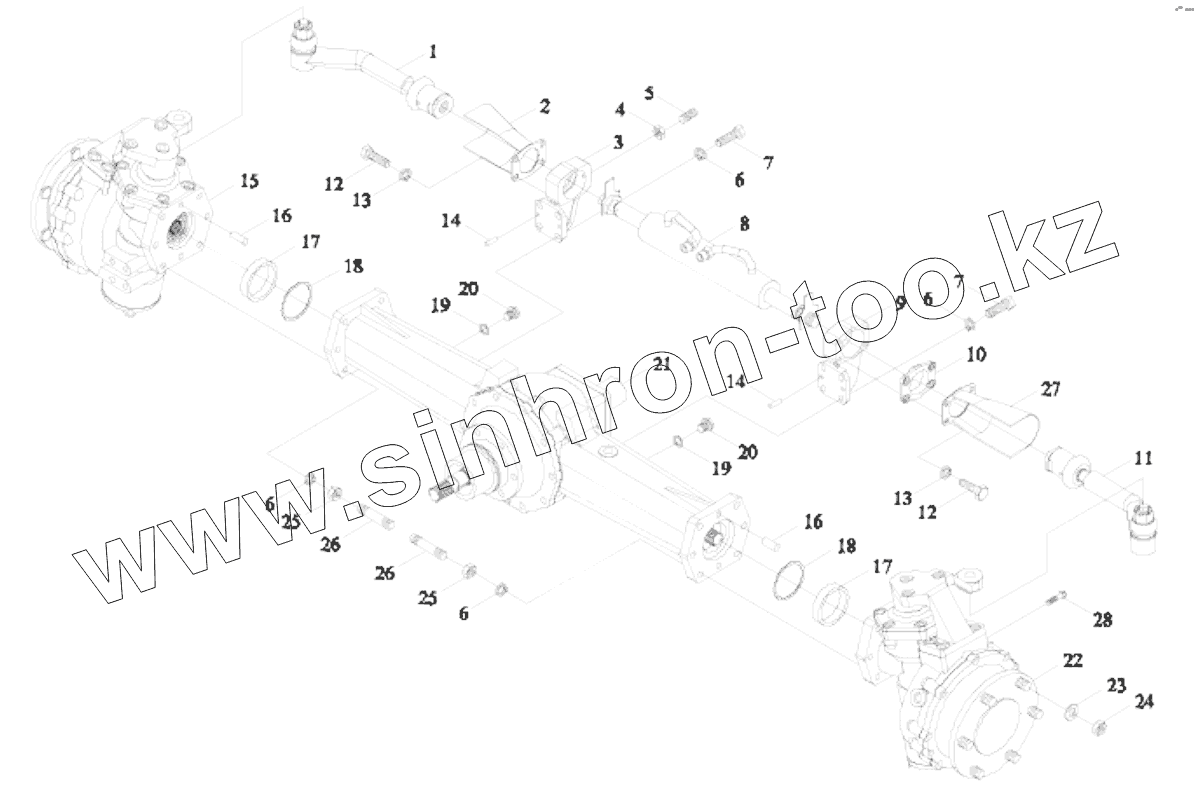

Каталог запасных частей к технике: Lovol TE-354. FRONT DRIVING AXLE ASSEMBLY-1
1
2
3
4
5
6
6
6
6
7
7
8
9
10
11
12
12
13
13
14
14
15
16
16
17
17
18
18
19
19
20
20
21
22
23
24
25
25
26
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | TE254.311G.5 | LEFT STEERING HORIZONTAL PULL ROD ASSEMBLY | |
| 2 | TE254.311J.6 | LEFT OIL CYLINDER BONNET WELDMENT | |
| 3 | TE254.311G-03 | OIL CYLINDER FIXING SEAT II | |
| 4 | GBT6174-M6-A2L | NUT | |
| 5 | GBT71-M6X20 | SCREW | |
| 6 | GBT93-10-A0P | Standard spring washer | |
| 7 | GBT5783-M10X25-A3L | BOLT | |
| 8 | TE254.311G.4 | HYDRAULIC CYLINDER ASSEMBLY | |
| 9 | TE254.311G-02 | OIL CYLINDER FIXING SEAT | |
| 10 | TE254.311G-01 | SEAT COVER | |
| 11 | TE254.311G.6 | RIGHT STEERING CROSS PULL ROD ASSEMBLY | |
| 12 | GBT5783-M8X20-A2L | BOLT | |
| 13 | GBT93-8-A0P | Standard spring washer | |
| 14 | GBT119.1-6h8X14-A0P | COLUMN PIN | |
| 15 | TE254.311G.1 | LEFT TRANSMISSION ASSEMBLY | |
| 16 | GBT119.1-10h8X20-A0P | COLUMN PIN | |
| 17 | FT254.31F.123 | LOCATING SLEEVE | |
| 18 | FT254.31F.124 | ADJUSTING GASKET | |
| 19 | JBT982-14 | Compound seal washer | |
| 20 | Q617B | HEXAGON SCREW PLUG 14 | |
| 21 | TE254.311G.3 | MAIN REDUCER BOX ASSEMBLY | |
| 22 | TE254.311G.2 | RIGHT TRANSMISSION ASSEMBLY | |
| 23 | GBT97.1-14-A0P | Plain washer | |
| 24 | GBT6176-M14X1.5-A3L | NUT | |
| 25 | GBT6171-M10X1.25-A2L | NUT | |
| 26 | GBT899-AM10-M10X1.25X35-8.8-A2 L | STUD | |
| 27 | TE254.311J.7 | RIGHT OIL CYLINDER BONNET WELDMENT | |
| 28 | TE254.311J-01 | LIMIT BOLT |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
