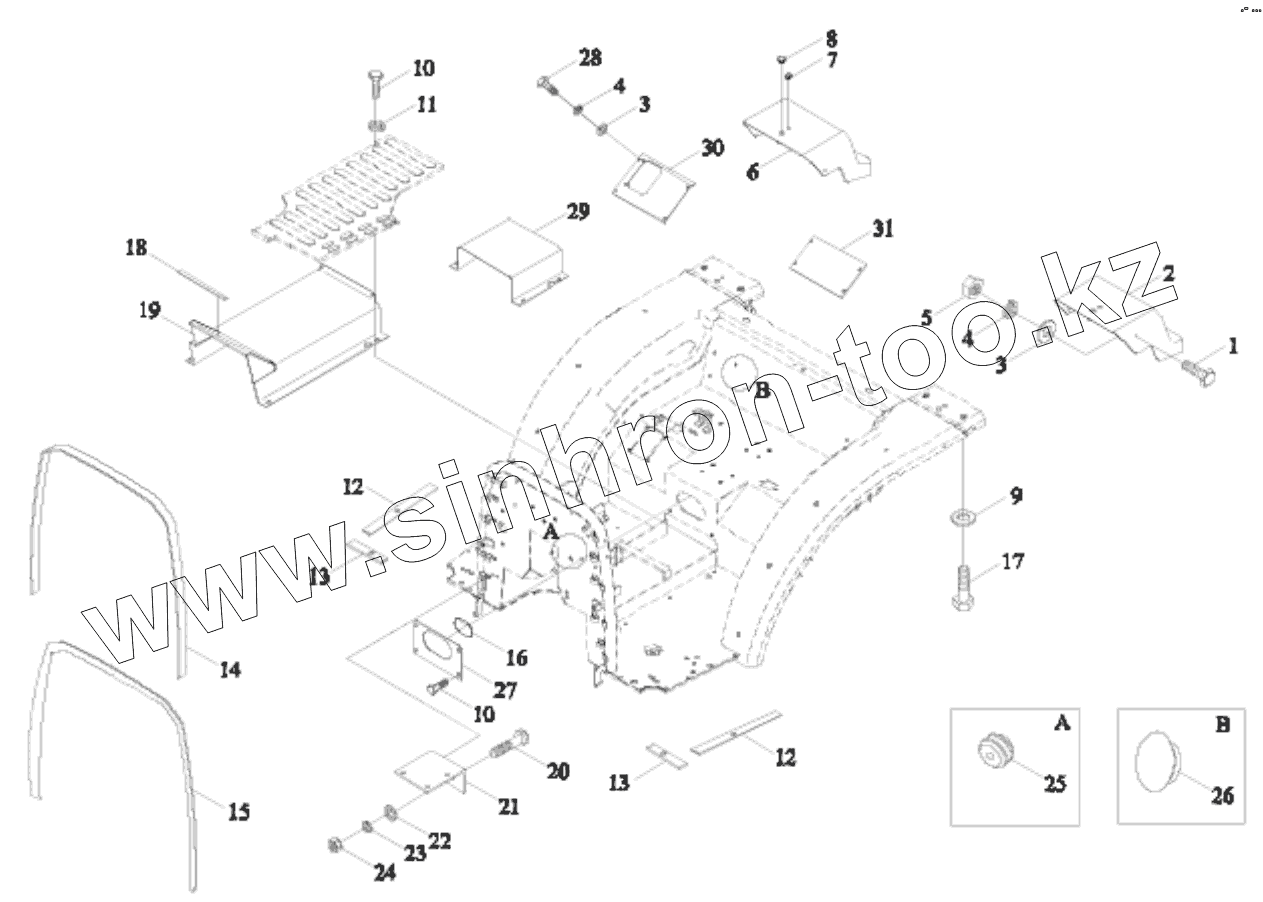

Каталог запасных частей к технике: Lovol TE-354. FLOOR INSTALLATION ASSEMBLY-2
1
2
3
3
4
4
5
6
7
8
9
10
10
11
12
12
13
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | GBT5783-M5X16-8.8-A2L | SPRING COLUMN PIN | |
| 2 | TE324.472.1-01 | LEFT MUD GUARD REAR PART | |
| 3 | GBT97.1-6-A0P(2) | FLAT WASHER | |
| 4 | GBT93-6-A0P(2) | STANDARD SPRING WASHER | |
| 5 | GBT6170-M8-8-A2L(2) | HEXAGON NUT, TYPE-1 | |
| 6 | TE324.472.2-01 | RIGHT MUD GUARD REAR PART | |
| 7 | TE250.453-10 | MUDGUARD PLUG COVER 2 | |
| 8 | TE250.453-09 | MUDGUARD PLUG COVER 1 | |
| 9 | GBT97.1-6-A0P(3) | FLAT WASHER | |
| 10 | GBT5783-M6X16-8.8-A2L | Hexagon Bolt | |
| 11 | GBT93-6-A0P(3) | STANDARD SPRING WASHER | |
| 12 | TE250.453-03 | UPPER SIDE-GIRDER RUBBER STRIP | |
| 13 | TE250.472E-05 | FRONT SIDE GIRDER SEAL STRIP | |
| 14 | TE250.472F-01 | SEAL RUBBER STRIP | |
| 15 | TE250.472E-04 | FRONT RUBBER STRIP | |
| 16 | TE254.472-10 | REAR FLOOR COVER | |
| 17 | GBT5783-M6X12-8.8-A2L | HEXAGON BOLT | |
| 18 | TE250.472F-05 | SEAL STRIP | |
| 19 | TE250.472F.3 | UPPER COVER PLATE WELDMENT | |
| 20 | GBT5783-M8X20-8.8-A2L | Hexagon flange nut | |
| 21 | TE250.472F-04 | SINGLE STEADY VALVE BRACKET | |
| 22 | GBT97.1-8-A0P | Plain washer | |
| 23 | GBT93-8-A0P | Standard spring washer | |
| 24 | GBT6170-M8-8-A2L(3) | HEXAGON NUT, TYPE-1 | |
| 25 | TG1204.20A-02 | Rubber band | |
| 26 | TE250.472E-06 | PLUG COVER | |
| 27 | TE250.472F-07 | UPPER COVER PLATE | |
| 28 | GBT5783-M5X12-8.8-A2L | HEXAGON BOLT | |
| 29 | TE250.472F-06 | REAR COVER PLATE | |
| 30 | TE254.472-13 | CONTROL COVER PLATE | |
| 31 | TE254.472-14 | COVER PLATE |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
