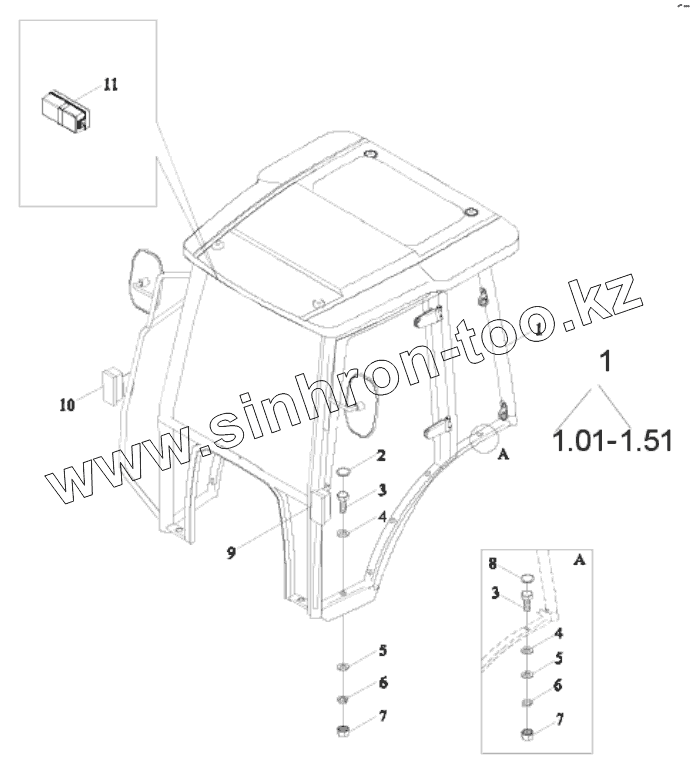

Каталог запасных частей к технике: Lovol TE-354. DRIVER CAB INSTALLATION ASSEMBLY
TE250.455A
TE250.455A
1
1
1.51
2
3
3
4
4
5
5
6
6
7
7
8
9
10
1.01
11
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| TE250.455A | TE250.455A | Cab assembly assembly | |
| 1 | TE250.455A.1(2) | DRIVER’S CAB ASSEMBLY | |
| 1.10 | TE250.455.18(2) | WIRING HARNESS | |
| 1.11 | TE250.455.19(2) | WIND INTER GATE | |
| 1.12 | TE250.455.20(2) | WIND OUTPUT GATE | |
| 1.13 | TE250.455.21(2) | HOT AIR SWITCH | |
| 1.14 | TE250.455.22(2) | HEATERPIPE | |
| 1.15 | TE250.455.23(2) | RUBBER WASHER | |
| 1.16 | TE250.455.24(2) | HOSE | |
| 1.17 | TE250.455.25(2) | INSTALLATION SEAT | |
| 1.18 | TE250.455.28(2) | PROCESS HOLE COVER | |
| 1.19 | TE250.455.32(2) | SIGN MARK | |
| 1.20 | TE250.455.33(2) | SIGN MARK 0148 | |
| 1.21 | TB600.45L.1-35(2) | BELT | |
| 1.22 | TB600.45L.2-06(2) | SIDE WINDOW WASHER | |
| 1.23 | TB600.45L-70(2) | RUBBER WASHER | |
| 1.24 | FT300.45.992(2) | PROCESSHOLECOVER | |
| 1.25 | TB600.45L-68(2) | SHADOW CURTAIN | |
| 1.26 | TB600.45L-29(2) | HOOK | |
| 1.27 | TB600.45L.1-29(2) | HOOK SCREW | |
| 1.28 | TE250.455.31(2) | FLAT WASHER | |
| 1.29 | TE250.455.34(2) | FLAT WASHER | |
| 1.30 | TE250.455.35(2) | FLAT WASHER | |
| 1.31 | TB600.45L-30(2) | UPHOLSTERY TOP BUTTON | |
| 1.32 | TB600.45-05(2) | SUPPORTING PLATE ASSEMBLY | |
| 1.33 | TE250.455.17(2) | SPONGE | |
| 1.34 | TE250.455A.1.1(2) | DRIVER’S CAB WELDMENT ASSEMBLY | |
| 1.35 | TE250.455A.1.3(2) | 3-GANG PADDLE SWITCH | |
| 1.36 | TE250.455.29(2) | SIDE WINDOW INTER MAT | |
| 1.37 | TB600.45L-54(2) | LEFT RIGHT RUBBER BUSH | |
| 1.38 | TB600.45L-31 | GLASS MAT BLOCK | |
| 1.39 | TE250.455-01 | LEFT FRONT LOWER WINDOW GLASS | |
| 1.40 | TE250.455-02 | RIGHT FRONT LOWER WINDOW GLASS | |
| 1.41 | TE250.455-04a | FRONT WINDSHIELD | |
| 1.42 | TE250.455.10-01a | RIGHT DOOR GLASS | |
| 1.43 | TE250.455.10-04 | RIGHT DOOR GLASS SEAL STRIP | |
| 1.44 | TE250.455.6-01a | REAR WINDOW GLASS | |
| 1.45 | TE250.455.6-04 | REAR WINDOW GLASS SEAL STRIP | |
| 1.46 | TE250.455.7-01a | LEFT SIDE WINDOW GLASS | |
| 1.47 | TE250.455.7-02 | GLASS SEAL STRIP OF LEFT SIDE WINDOW | |
| 1.48 | TE250.455.8-02 | RIGHT SIDE WINDOW GLASS SEAL STRIP | |
| 1.49 | TE250.455.8-01a | RIGHT WINDOW GLASS | |
| 1.50 | TE250.455.9-01a | LEFT DOOR GLASS | |
| 1.51 | TE250.455.9-02 | SEAL STRIP OF DOOR GLASS | |
| 2 | TE250.453-08(2) | DRIVER'S CAB PLUG COVER | |
| 3 | GBT5783-M12X30-8.8-A3L(2) | HEXAGON BOLT | |
| 4 | GBT848-12-A0P(2) | SMALL WASHER | |
| 5 | GBT97.1-12-A0P(2) | FLAT WASHER | |
| 6 | GBT93-12-A0P(2) | STANDARD SPRING WASHER | |
| 7 | GBT6170-M12-8-A3L(2) | HEXAGON NUT, TYPE-1 | |
| 8 | TG1254.451-10(2) | PROCESS HOLE COVER | |
| 9 | FT650.48.084(2) | LEFT RAIL LAMP ASSEMBLY | |
| 10 | FT650.48.085(2) | RIGHT RAIL LIGHT ASSEMBLY | |
| 1.01 | TB600.45.11(2) | FRONT SCRAPER ASSEMBLY | |
| 1.02 | TB600.45L-60(2) | REAR SCRAPER ASSEMBLY | |
| 1.03 | TE250.455.10a(2) | RIGHT DOOR ASSEMBLY | |
| 1.04 | TE250.455.4(2) | LEFT REAR MIRROR ASSEMBLY | |
| 1.05 | TE250.455.5(2) | RIGHT REAR MIRROR ASSEMBLY | |
| 1.06 | TE250.455.6a(2) | REAR WINDOW ASSEMBLY | |
| 1.07 | TE250.455.7a(2) | LEFT SIDE WINDOW ASSEMBLY | |
| 1.08 | TE250.455.8a(2) | RIGHT WINDOW ASSEMBLY | |
| 1.09 | TE250.455.9a(2) | LEFT DOOR ASSEMBLY | |
| 11 | FT650.48.082(2) | TOP LIGHT ASSEMBLY |
