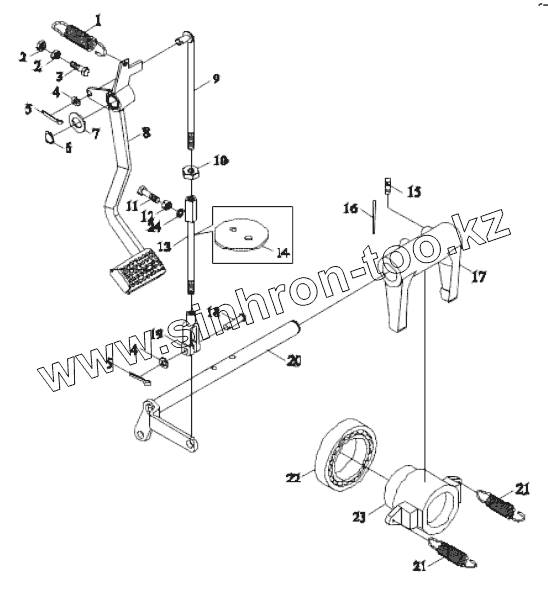

Каталог запасных частей к технике: Lovol TE-354. CLUTCH CONTROL ASSEMBLY
1
2
2
3
4
4
5
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | TE250.212D-05 | Clutch Pedal Return Spring | |
| 2 | GBT6172.1-M10-A3L | HEXAGON THIN NUT | |
| 3 | GBT5781-M10X40-A3L | HEXAGON BOLT | |
| 4 | GBT97.1-10-A0P | Plain washer | |
| 5 | GBT91-3.2X22-A0P | SPLIT PIN | |
| 6 | GBT894.1-25 | Circlip For Shaft | |
| 7 | GBT97.1-24-A0P | Plain washer | |
| 8 | TE250.212D.1 | CLUTCH PEDAL ROCKER UNIT | |
| 9 | TE250.212D.3 | RELEASE UPPER TIE ROD WELD | |
| 10 | GBT6171-M101-A2L | HEXAGON NUT, TYPE-1 | |
| 11 | GBT5781-M10X50-A3L | HEXAGON BOLT | |
| 12 | GBT6170-M10-A3L | HEXAGON NUT, TYPE-1 | |
| 13 | TE250.212D.4 | RELEASE LOWER TIE ROD WELD | |
| 14 | TE250.212D-04a | RUBBER SEALING PLATE | |
| 15 | FT65.37.109 | THRUST SCREW | |
| 16 | TE250.212-05 | LOW CARBON STEEL WIRE | |
| 17 | FT200.21.107 | CLUTCH FORK | |
| 18 | GBT882-B10X30-A0P | Pin shaft | |
| 19 | FT300.43.110 | Pull Rod Rear Fork | |
| 20 | TE250.212D.2a | CLUTCH RELEASE ROCKER WELDMENT | |
| 21 | FT200.21.106 | RETURN SPRING OF RELEASE BEARING SEAT | |
| 22 | TA800.212-02 | Release Bearing | |
| 23 | TE300.212B-01 | RELEASE BEARING SEAT | |
| 24 | GBT93-10-A0P | Standard spring washer |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
