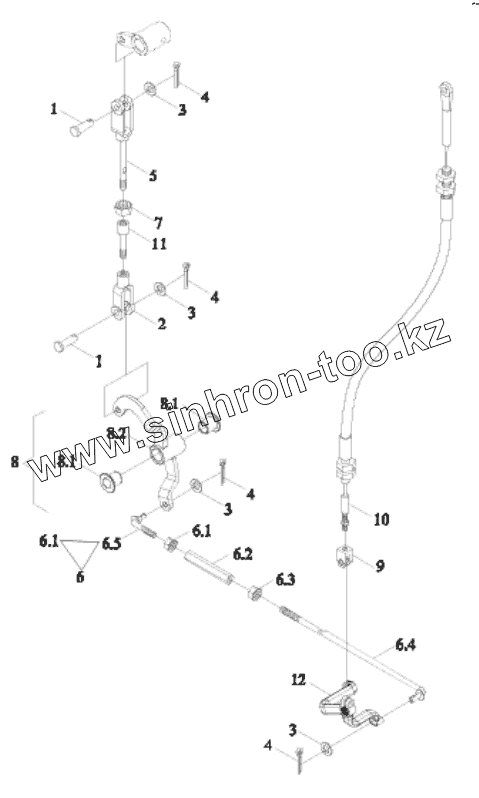

Каталог запасных частей к технике: Lovol TE-354. BRAKE CONTROL ASSEMBLY-3
1
1
2
3
3
3
3
4
4
4
4
5
6
6.1
6.1
6.2
6.3
6.4
6.5
7
8
8.1
8.1
8.2
9
10
11
12
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| TE354.433B(3) | TE354.433B(3) | BRAKE CONTROL ASSEMBLY | |
| 1 | GBT882-B10X26-A3L | PIN SHAFT | |
| 2 | FT300.43.110(2) | PULL ROD REAR FORK | |
| 3 | GBT97.1-10-A3L(2) | FLAT WASHER | |
| 4 | GBT91-3.2X22-A3L(2) | SPLIT PIN | |
| 5 | TE250.433C-14a(2) | BRAKE UPPER CONNECTING ROD | |
| 6 | TE354.433B.5 | LEFT BRAKE PULL ROD | |
| 6.1 | GBT6171-M12X1.5-LH-8-A3L(2) | HEXAGON NUT, TYPE-1 | |
| 6.2 | TE354.433-03(2) | CONNECTING ROD | |
| 6.3 | GBT6171-M12X1.5-8-A3L(2) | HEXAGON NUT, TYPE-1 | |
| 6.4 | TE354.433B.1 | LEFT BRAKE LONG PULL ROD WELDMENT | |
| 6.5 | TE354.433.4 | BRAKE SHORT PULL ROD WELDMENT | |
| 7 | GBT6171-M10X1-8-A2L(2) | HEXAGON NUT, TYPE-1 | |
| 8 | TE354.433.5 | LEFT LOWER ROCKER ASSEMBLY | |
| 8.1 | TE250.433C.4-01(2) | SLEEVE | |
| 8.2 | TE354.433.5.1 | LEFT LOWER ROCKER WELDMENT | |
| 9 | TE250.433C-11(2) | CONNECTING FORK | |
| 10 | TE250.433C.12 | LEFT BRAKE WIRE ASSEMBLY | |
| 11 | TE250.433C.17(2) | BRAKE SHORT PULL ROD WELDMENT | |
| 12 | TE354.433-01a | LEFT BRAKE ROCKER |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
