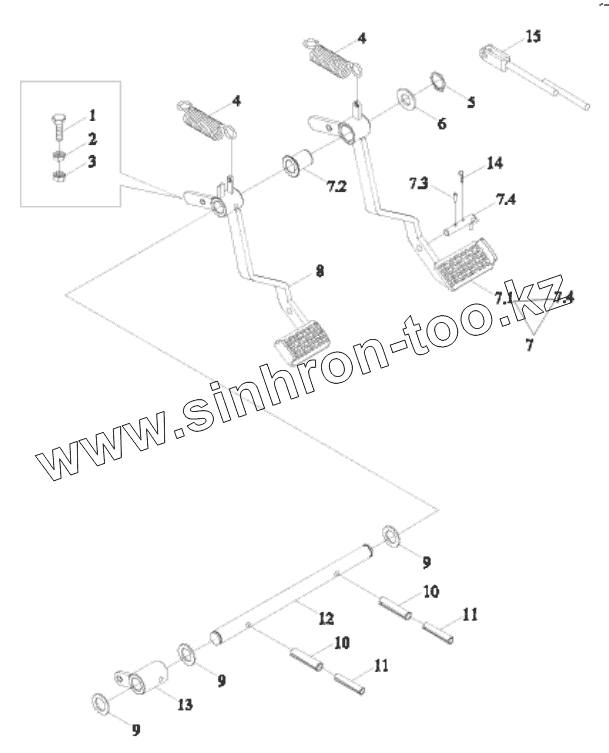

Каталог запасных частей к технике: Lovol TE-354. BRAKE CONTROL ASSEMBLY-1
TE354.433B
TE354.433B
TE354.433B
1
2
3
4
4
5
6
7
7.1
7.2
7.3
7.4
7.4
8
9
9
9
10
10
11
11
12
13
14
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| TE354.433B | TE354.433B | BRAKE CONTROL ASSEMBLY | |
| 1 | GBT5783-M10X35-8.8-A3L | Hexagon Bolt | |
| 2 | GBT6172.1-M10-04-A3L | Hexagon thin nut | |
| 3 | GBT6170-M10-8-A3L | Hexagon Nut, Style 1 | |
| 4 | TE250.212D-05 | Clutch Pedal Return Spring | |
| 5 | GBT894.1-25 | Circlip For Shaft | |
| 6 | GBT97.1-24-A3L | Flat Washer | |
| 7 | TE354.433B.6 | RIGHT BRAKE PEDAL ASSEMBLY | |
| 7.1 | TE354.433B.6.1 | RIGHT BRAKE PEDAL WELDMENT | |
| 7.2 | TE250.433C.2-01 | SLEEVE | |
| 7.3 | GBT879.1-5X16 | SPRING COLUMN PIN | |
| 7.4 | TE250.433C.2.2 | BRAKE CONNECTING LOCK ROD WELDMENT | |
| 8 | TE354.433B.7 | LEFT BRAKE PEDAL WELDMENT | |
| 9 | TE250.433C-02 | Washer | |
| 10 | GBT879.1-10X40 | SPRING COLUMN PIN | |
| 11 | GBT879.1-6X40 | Spring-type straight pin | |
| 12 | TE250.433C-01a | ROTARY SHAFT OF BRAKE | |
| 13 | TE250.433C.3a | LEFT ROCKER WELDMENT | |
| 14 | FT800A.43.401 | LOCK PIN | |
| 15 | TE250.433C-19 | LEFT BRAKE UPPER CONNECTING ROD |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
