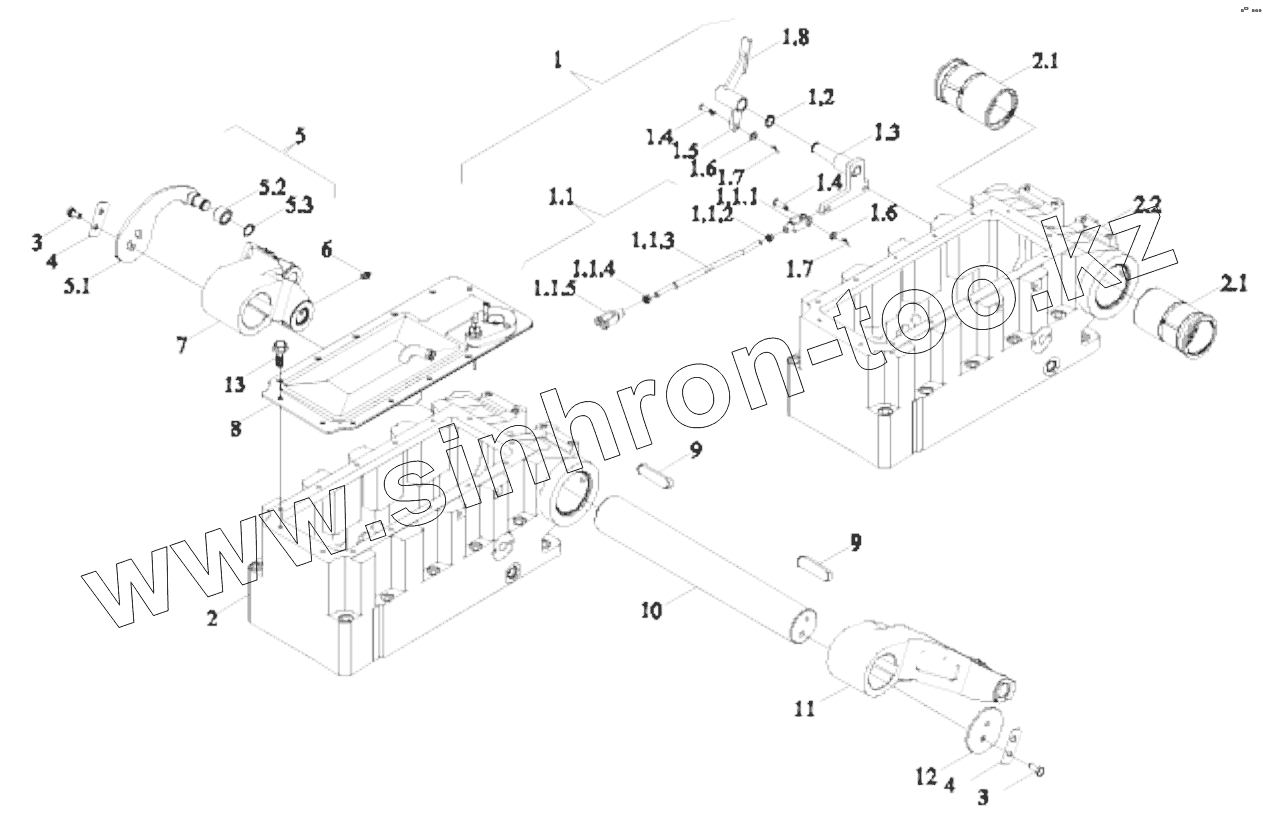

Каталог запасных частей к технике: Lovol TD-904. TS06551080000 LIFTER INSTALLATION ASSEMBLY-2

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1.1
1.1. 1
1.1. 2
1.1. 3
1.1. 4
1.1. 5
1.2
1.3
1.4
1.4
1.5
1.6
1.6
1.7
1.7
2
2.1
2.1
2.2
3
3
4
4
5
5.1
5.2
5.3
6
7
8
9
9
10
11
12
13
Позиция на иллюстрации Заводской номер детали Название детали
TS06551080000(2) TS06551080000(2) LIFTER INSTALLATION ASSEMBLY
1 TS06551080012 FEEDBACK MECHANISM ASSEMBLY
1.1 TS06551080021 ADJUSTING ROD
1.1. 1 TD800.55.2.2-03 LEFT REVOLVING PULL ROD FORK
1.1. 2 GBT6170-M8-LH-8-A2L Hexagon nut, style 1
1.1. 3 TS06551080022 ADJUSTING ROD
1.1. 4 GBT6170-M8-8-A2L(2) HEXAGON NUT, TYPE-1
1.1. 5 TD800.55.2.2-01 RIGHT REVOLVING PULL ROD FORK
1.2 GBT894.1-20 Circlip for shaft
1.3 TS06551080013 SUPPORT SHAFT WELDMENT
1.4 GBT882-B8X30-A3L PIN SHAFT
1.5 TS06551080016 FEEDBACK PLATE
1.6 GBT97.1-8-A3L Flat Washer
1.7 GBT91-3.2X16-A3L SPLIT PIN
2 TS06551080002 LIFTER HOUSING ASSEMBLY
2.1 FT800.55A.111 COPPER SHAFT SLEEVE
2.2 TS06551080003 LIFTER HOUSING
3 GBT5783-M10X20-8.8-A3L Hexagon flange nut
4 FT800.55A.112 THRUST WASHER
5 TS06551080010 FEEDBACK ARM ASSEMBLY
5.1 TS06551080011 FEEDBACK ARM WELDMENT
5.2 TD800.55.1-01 ROLLING WHEEL
5.3 GBT894.1-20(2) CIRCLIP FOR SHAFT
6 JBT7940.1-M10X1 STRAIGHT FORCED FILLING OIL CUP
7 TD800.55.5 RIGHT LIFTING ARM PRESSURE UNIT
8 TS06551080004 UPPER COVER PLATE
9 GBT1096-20X12X80 FLAT KEY
10 FT800.55A.107 LIFTING SHAFT
11 TD800.55.4 LEFT LIFTING ARM PRESSURE UNIT
12 FT800.55A.115 LIFTING ARM PRESSURE PLATE
13 GBT5789-M8X20-8.8-A2L HEXAGON FLANGE NUT
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
