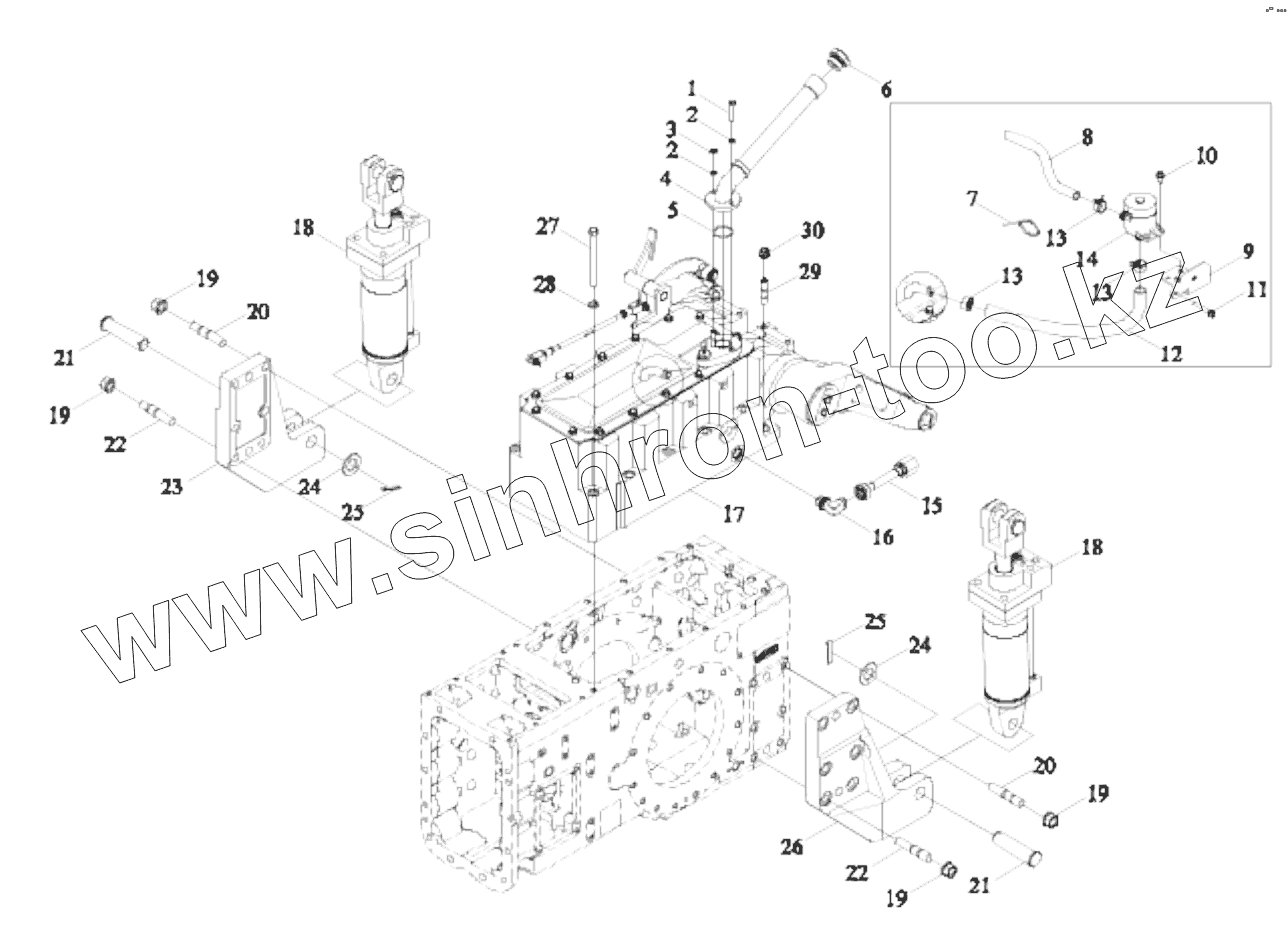

Каталог запасных частей к технике: Lovol TD-904. TS06551080000 LIFTER INSTALLATION ASSEMBLY-1

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
TS06551080000
1
2
2
3
4
5
6
7
8
9
10
11
12
13
13
13
14
15
16
17
18
18
19
19
19
19
20
20
21
21
22
22
23
24
24
25
25
26
27
28
29
30
Позиция на иллюстрации Заводской номер детали Название детали
TS06551080000 TS06551080000 LIFTER INSTALLATION ASSEMBLY
1 GBT5783-M8X45-8.8-A2L HEXAGON BOLT
2 GBT93-8-A3L Standard Spring Washer
3 GBT6170-M8-8-A2L Hexagon nut, style 1
4 TS06551080024 FILLING CAP WELDMENT
5 GBT3452.1-36.5X2.65G RUBBER O-SEAL RING
6 TC02551010005 SCREW PLUG M33
7 Q67405200 Plastic Fastening Strip
8 TS06551080027 CONNECTING PIPE
9 TS06551080025 BREATHER BRACKET
10 GBT16674.1-M8X16-8.8-A2L Hexagon Flange Nut
11 GBT16674.1-M8X50-8.8-A2L HEXAGON FLANGE NUT
12 TS06551080026 BREATHER RUBBER PIPE
13 Q673B24 STEEL STRIP ELASTIC HOOP
14 HF2902.50.3.12 HYDRAULIC OIL TANK BREATHER
15 TC03551210009a OIL DISCHARGING PIPE WELDMENT
16 TC04582390032 ADJUSTABLE JOINT
17 TS06551080001 LIFTER ASSEMBLY
18 TS06551080023 LIFTING CYLINDER ASSEMBLY
19 SPL-CO-M18-F3 HEXAGON NUT
20 GBT899-GM18-M18X55-10.9-A3L DOUBLE END STUDS
21 FT800.55A.116 PIN SHAFT
22 GBT899-GM18-M18X65-10.9-A3L DOUBLE END STUDS
23 FT800.55A.114c RIGHT OIL CYLINDER BRACKET
24 FT800.55A.105 WASHER
25 GBT91-6.3X40-A3L SPLIT PIN
26 FT800.55A.104c LEFT OIL CYLINDER BRACKET
27 TD800.55-02 HEXAGON BOLT
28 TB404.312B-01 Washer
29 GBT899-GM12-M12X40-10.9-A3L DOUBLE END STUDS
30 SPL-CO-M12-10-F3 Hexagon Nut
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
