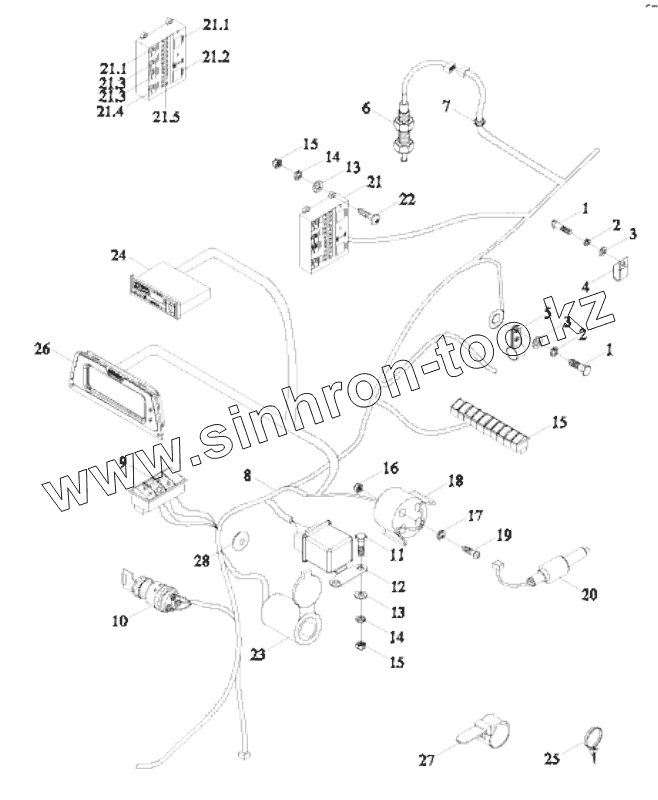

Каталог запасных частей к технике: Lovol TD-904. TS06482010000K BODY HARNESS INSTALLATION ASSEMBLY
TS06482010000K
1
1
2
2
3
3
4
5
6
7
8
9
10
11
12
13
13
14
14
15
15
15
16
17
18
19
20
21
21.1
21.1
21.2
21.3
21.3
21.4
21.5
21.5
21.5
21.5
21.5
22
23
24
25
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| TS06482010000K | TS06482010000K | BODY HARNESS INSTALLATION ASSEMBLY | |
| 1 | GBT5783-M8X25-8.8-A2L | Hex head bolt | |
| 2 | GBT93-8-A0P | Standard spring washer | |
| 3 | GBT97.1-8-A0P | Plain washer | |
| 4 | FT65.48.095 | Harness Fixing Clamp | |
| 5 | TS06482010005 | Harness fastener | |
| 6 | FT800A.48L.088 | PARKING BRAKE SWITCH | |
| 7 | FT65.48.094 | RUBBER RING | |
| 8 | TS06482010013 | BODY HARNESS ASSEMBLY | |
| 9 | TS04482010006 | TWO GANG PADDLE SWITCH | |
| 10 | TB550.482.3 | Ignition Lock | |
| 11 | GBT5783-M6X16-8.8-A2L | Hexagon Bolt | |
| 12 | FT300.48.055 | Starting Relay | |
| 13 | GBT97.1-6-A0P | Plain washer | |
| 14 | GBT93-6-A0P | Standard spring washer | |
| 15 | TS06482010002 | PADDLE SWITCH | |
| 16 | GBT6170-M4-8-A2L | HEXAGON NUT, TYPE-1 | |
| 17 | GBT93-4-A0P | STANDARD SPRING WASHER | |
| 18 | FT800.48B.068 | WORKING LIGHT SOCKET | |
| 19 | GBT68-M4X35-4.8-A1L | SLOTTED SCREW | |
| 20 | TB550.484.2 | Brake Light Switch | |
| 21 | TS06482010010K | CENTRAL ELECTRICAL BOX ASSEMBLY | |
| 21.1 | FT300.48D.2.2.2 | Preheating relay | |
| 21.2 | GE20H16Y.34.6-04 | Main power source relay | |
| 21.3 | TS06482010004 | RELAY | |
| 21.4 | FT300.48.513 | Electronic flasher | |
| 21.5 | TD9600000700 | FUSE | |
| 21.5 | TD9600000800 | FUSE | |
| 21.5 | TD9600000900 | FUSE | |
| 21.5 | TD9600001100 | FUSE | |
| 21.5 | TD9600000500 | FUSE | |
| 22 | GBT818-M6X25-4.8-A2L | Cross recessed pan head screw | |
| 23 | TS06482010006 | ANTENNAWIRE | |
| 24 | TS04482010010 | MP3 PLAYER | |
| 25 | Q67405100 | Plastic fastening strap | |
| 26 | TS06482010009 | WATCH | |
| 27 | 3203505D9-L | Lock cable ties | |
| 28 | TS06482010011 | THROUGH HARNESS WASHER |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
