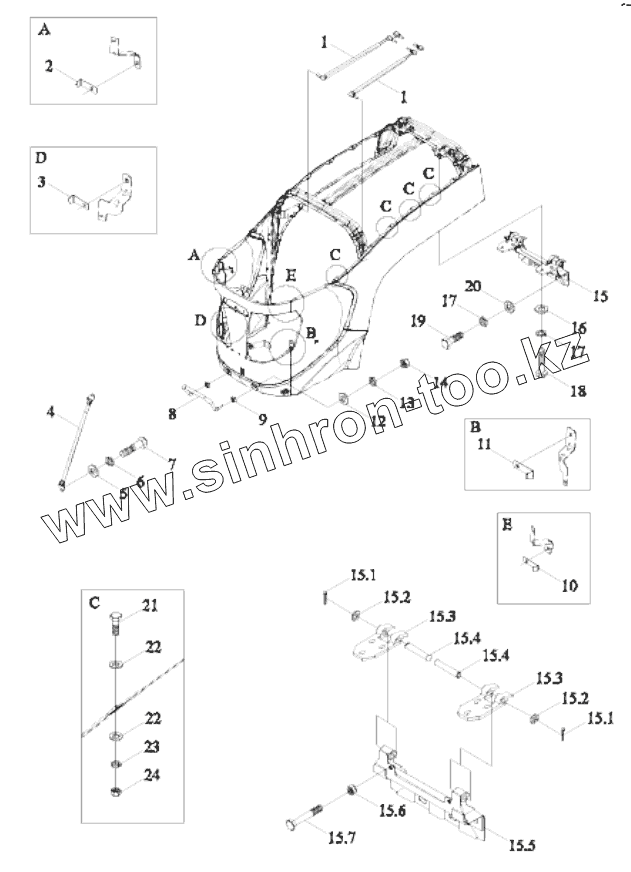

Каталог запасных частей к технике: Lovol TD-904. TS06471010000 BONNET ASSEMBLY-2

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
15.1
15.1
15.2
15.2
15.3
15.3
15.4
15.4
15.5
15.6
15.7
16
17
17
18
19
20
21
22
22
23
24
Позиция на иллюстрации Заводской номер детали Название детали
1 TS06471019000 BONNET PNEUMATIC SPRING ASSEMBLY
2 TS06471011040 UPTER SUPPORT PLATE
3 TS06471011041 LOWER SUPPORT PLATE
4 TS06471010003 BONNET PULL WIRE
5 GBT97.1-8-A0P Plain washer
6 GBT93-8-A0P Standard spring washer
7 GBT5783-M8X20-8.8-A2L Hexagon flange nut
8 TS04471010003 Handle
9 TD800.471A-05 Washer
10 TS06471011038 SUPPORT PLATE
11 TS06471011039 SUPPORT PLATE
12 GBT97.1-12-A0P Plain washer
13 GBT93-12-A0P Washer
14 GBT6170-M12-8-A3L Hexagon nut, style 1
15 TS06471013000 BONNET HINGE ASSEMBLY
15.1 GBT91-5X32-A0P Split pin
15.2 GBT97.1-16-A0P Plain washer
15.3 FT800B.47B.161 Hinge Upper Seat
15.4 GBT882-B16X90-A0P Pin Shaft
15.5 TS06471013001 BONNET LOW BRACKET WELDMENT
15.6 GBT6170-M8-8-A2L Hexagon nut, style 1
15.7 GBT5783-M8X50-8.8-A2L Hexagon Bolt
16 GBT97.1-10-A0P Plain washer
17 GBT93-10-A0P Standard spring washer
18 GBT5783-M10X35-8.8-A3L Hexagon Bolt
19 GBT5783-M12X35-8.8-A3L Hexagon Bolt
20 GBT96.1-12-A0P Large Washer
21 GBT5783-M6X16-8.8-A2L Hexagon Bolt
22 GBT97.1-6-A0P Plain washer
23 GBT93-6-A0P Standard spring washer
24 GBT6170-M6-8-A2L Hexagon Nut, Type-1
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
