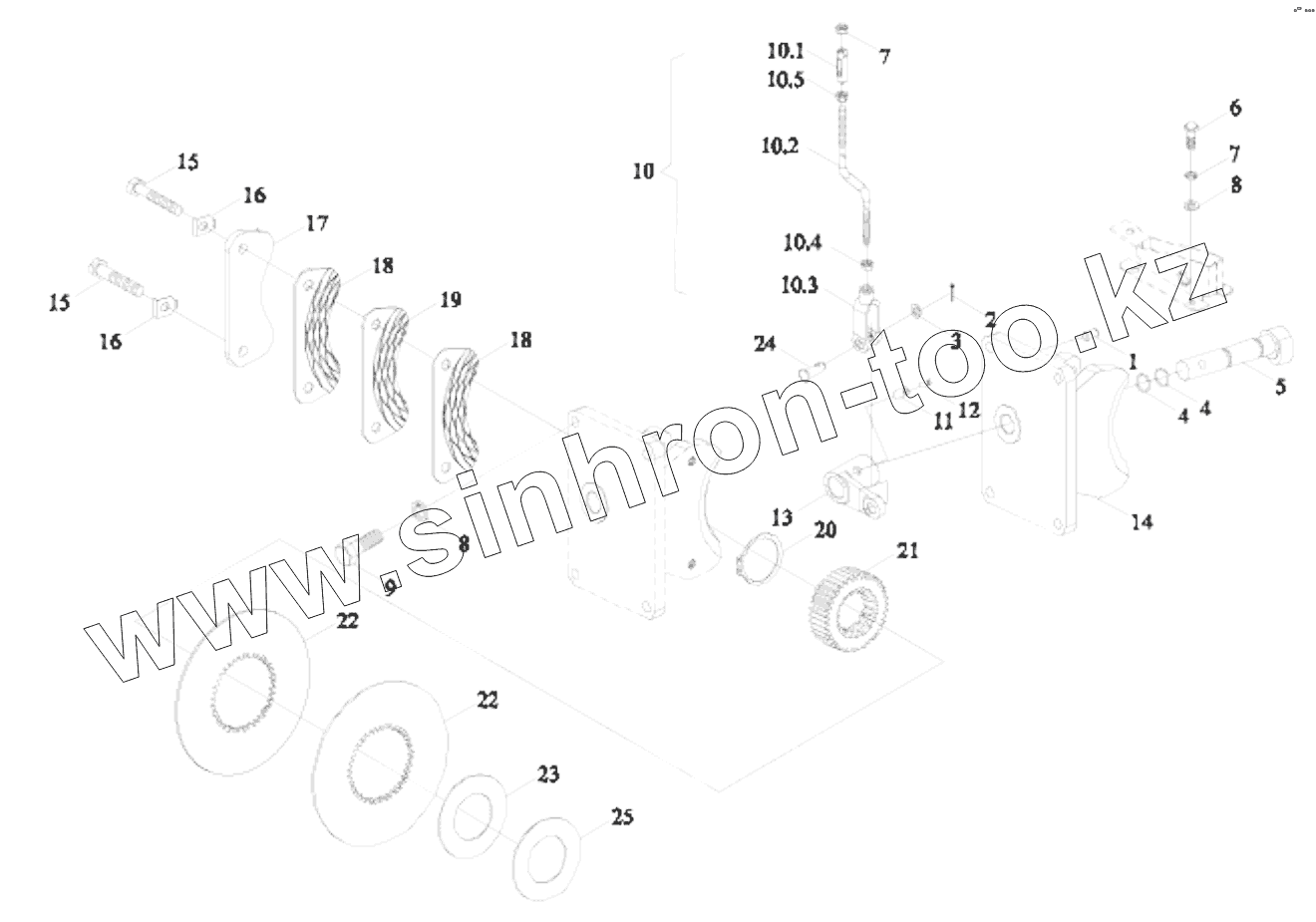

Каталог запасных частей к технике: Lovol TD-904. TS06435010000 PARKING BRAKE CONTROL MECHANISM ASSEMBLY-1

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
TS06435010000
TS06435010000
1
2
3
4
4
5
6
7
7
8
8
9
10
10.1
10.2
10.3
10.4
10.5
11
12
13
14
15
15
16
16
17
18
18
19
20
21
22
22
23
24
25
Позиция на иллюстрации Заводской номер детали Название детали
TS06435010000 TS06435010000 PARKING BRAKE CONTROL MECHANISM ASSEMBLY
1 GBT119.1-8h8X16-A3L COLUMN PIN
2 GBT91-3.2X20-A3L Split Pin
3 GBT97.1-10-A3L Flat Washer
4 GBT3452.1-15X2.65G RUBBER O-SEAL RING
5 FT800.43.169 BRAKE CAMSHAFT
6 GBT16674.1-M8X20-8.8-A2L Hexagon Flange Nut
7 GBT6171-M10X1-8-A2L Hexagon nut, style 1
8 GBT93-10-A3L Standard Spring Washer
9 GBT5783-M10X30-8.8-A3L Hex bolt
10 TS06435010006a HANDLE BRAKE LONG PULL ROD
10.1 TG1204.435-01 ADJUSTING SLEEVE
10.2 TS06435010002a HANDLE BRAKE LONG PULL ROD
10.3 FT800.21.240 PULL ROD FRONT FORK
10.4 GBT6171-M10X1-8-A2L(2) HEXAGON NUT, TYPE-1
10.5 GBT6171-M10X1-LH-8-A2L Hexagon nut, style 1
11 GBT879.1-8X30 Spring Column Pin
12 GBT879.1-5X30 Spring Column Pin
13 FT800A.43.321 ROTARY HANDLE
14 FT800.43.132 COVER SEAT
15 FT800.43.194 BOLT
16 GBT854-10 STOPPING WASHER
17 FT800.43.131 PRESSURE PLATE
18 FT800.43.023 FRICTION PIECE UNIT
19 FT800.43.024 MIDDLE FRICTION PIECE UNIT
20 GBT894.1-48 Circlip For Shaft
21 FT800.43.136 SPLINE BUSH WHEEL
22 FT800.43.141 STEEL PIECE
23 FT800.43.142 ADJUSTING WASHER
24 GBT882-B10X30 Pin shaft
25 FT800.43.145 ADJUSTING WASHER
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
