Каталог запасных частей к технике: Lovol TD-904. TS06433010000 TRAVELLING BRAKE CONTROL MECHANISM ASSEMBLY-3

Тип техники

Марка

Модель

Схема

TS06433010000(3)

TS06433010000(3)

FT800.43.015(2)

FT800.43.015(2)

1

1

2

2

3

3

4

4

5

5

6

6

7

8

9

10

10

11

11

12

12

13

13

14

14

15

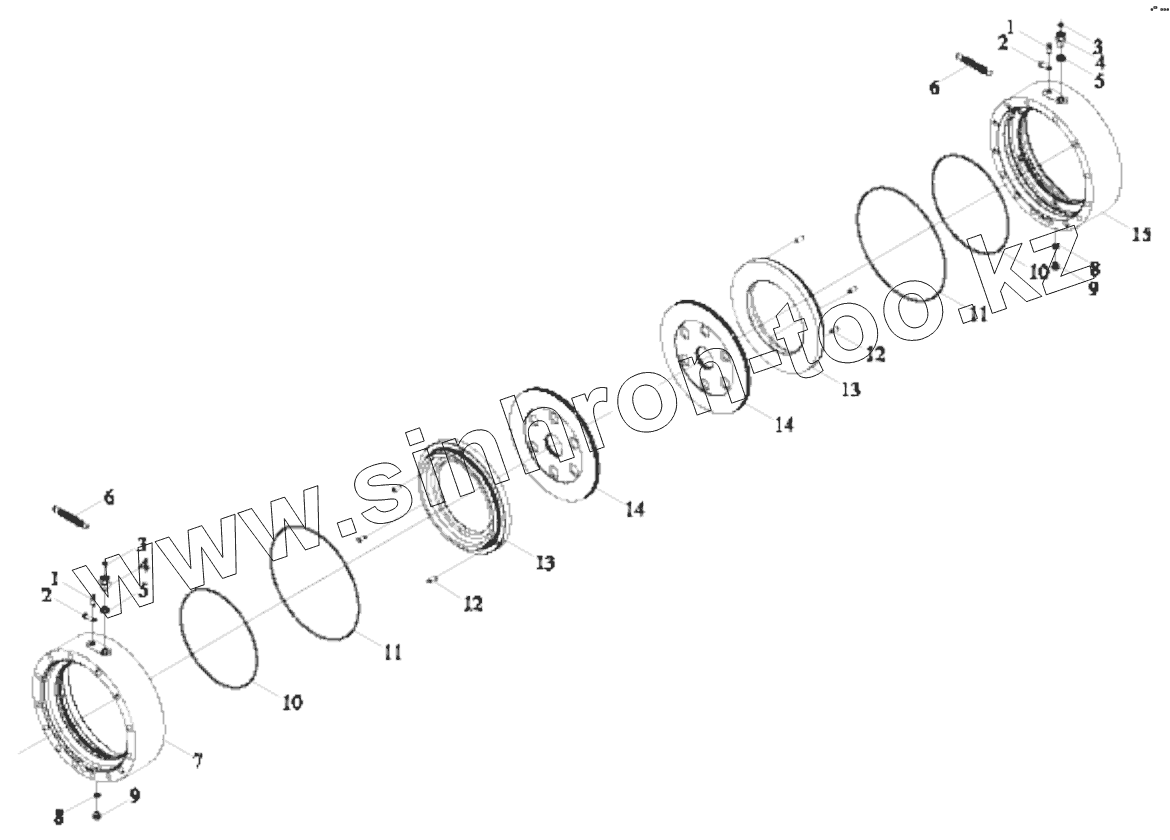

Позиция на иллюстрации	Заводской номер детали		Название детали
TS06433010000(3)	TS06433010000(3)		TRAVELLING BRAKE CONTROL MECHANISM ASSEMBLY
FT800.43.015(2)	FT800.43.015(2)		BRAKE ASSEMBLY
1	TD950.43.5-04		DEFLATION SCREW
2	TD950.43.5-05		DUSTPROOF COVER
3	GBT3452.1-10.0X1.80G		RUBBER O-SEAL RING
4	FT800.43.130		JOINT BODY
5	JBT982-16		COMBINED SEAL GASKET
6	FT800.43.173		SPRING
7	FT800.43.153b		RIGHT BRAKE CYLINDER
8	JBT982-10		COMBINED SEAL GASKET
9	TG1204.431-08		HEX SCREW
10	FT800.43.149		SEAL RING 1
11	FT800.43.150		SEAL RING 2
12	GBT119.1-10m6X22-A0P		COLUMN PIN
13	FT800.43.151		BRAKE PISTON
14	FT800.43.027		FRICTION PIECE UNIT
15	FT800.43.147b		LEFT BRAKE CYLINDER HOUSING

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
