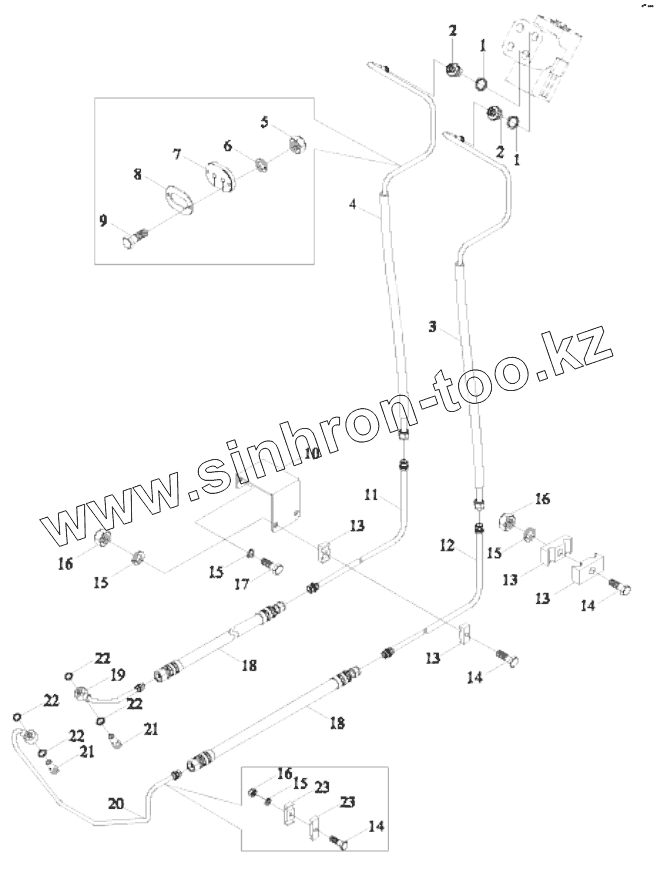

Каталог запасных частей к технике: Lovol TD-904. TS06402030000 FULL HYDRAULIC STEERING PIPE ASSEMBLY-1

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
TS06402030000
1
1
2
2
3
4
5
6
7
8
9
10
11
12
13
13
13
13
14
14
14
15
15
15
15
16
16
16
17
18
18
19
20
21
21
22
22
22
22
23
23
Позиция на иллюстрации Заводской номер детали Название детали
TS06402030000 TS06402030000 FULLHYDRAULICSTEERINGPIPEASSEMBLY
1 JBT982-20 COMBINED SEAL GASKET
2 TD1100.402G-01 JOINT
3 TS06402010007 OIL OUTLET PIPE ASSEMBLY
4 TS06402010006 OIL OUTLET PIPE ASSEMBLY-1
5 GBT6170-M6-8-A2L Hexagon Nut, Type-1
6 GBT93-6-A0P Standard spring washer
7 TD904.402X-03 SHOCK ABSORBER
8 TD904.402X-01 CLAMPING PLATE
9 GBT5783-M6X25-8.8-A2L Hexagon Bolt
10 FT800A.40.103 FIXED PLATE
11 TS06402050003 LEFT OIL PIPE ASSEMBLY
12 TS06402050001 RIGHT OIL PIPE ASSEMBLY
13 FT354.40C.121 DOUBLE PIPE CLAMP
14 GBT5783-M8X40-8.8-A2L Hexagon Bolt
15 GBT93-8-A0P Standard spring washer
16 GBT6170-M8-8-A2L Hexagon nut, style 1
17 GBT5783-M8X16-8.8-A2L Hexagon Bolt
18 TD904.402F.1 HIGH PRESSURE RUBBER PIPE
19 TD904.402A.9 OIL CYLINDER LEFT PIPE
20 TS06402030001 OIL CYLINDER RIGHT PIPE
21 FT800.40.172 HOLLOW BOLT
22 JBT982-14 Compound seal washer
23 FT354.40C.121(2) DOUBLE PIPE CLAMP
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
