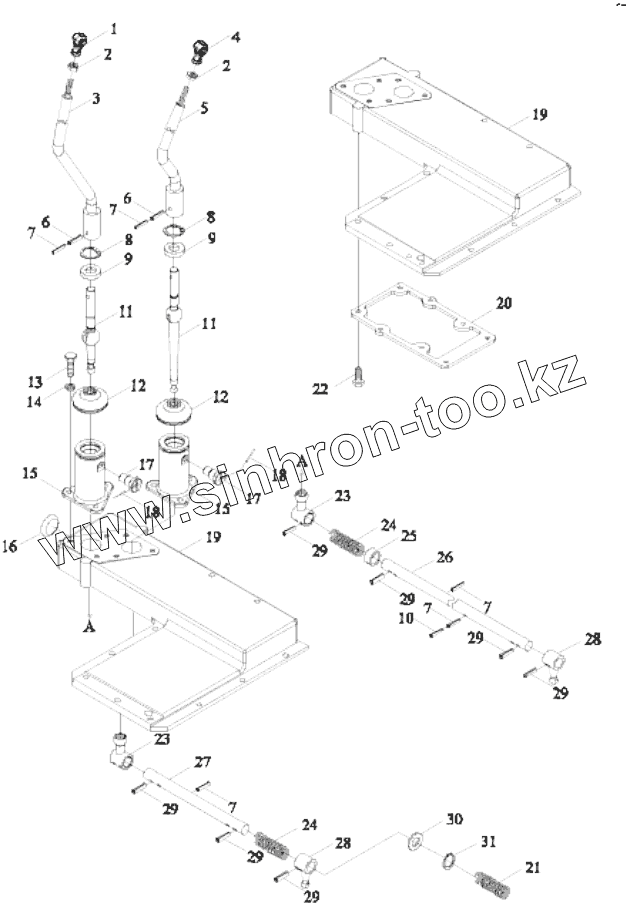

Каталог запасных частей к технике: Lovol TD-904. TS06373040000 SIDE CONTROL ASSEMBLY-2
TS06373010003
TS06373040000(2)
1
2
2
3
4
5
6
6
7
7
7
7
7
8
8
9
9
10
11
11
12
12
13
14
15
15
16
17
17
17
18
19
19
20
21
22
23
23
24
24
25
26
27
28
28
29
29
29
29
29
29
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| TS06373010003 | TS06373010003 | SIDE CONTROL MECHANISM ASSEMBLY | |
| TS06373040000(2) | TS06373040000(2) | SIDE CONTROL ASSEMBLY | |
| 1 | TS06373010002 | AUXILIARY GEARSHIFT CONTROL HANDLE | |
| 2 | GBT6170-M10-8-A3L | Hexagon Nut, Style 1 | |
| 3 | TD800A.373B.1.3b | AUXILIARY GEARSHIFT CONTROL ROD WELDMENT | |
| 4 | TS06373010001 | MAIN GEARSHIFT CONTROL HANDLE | |
| 5 | TD800A.373B.1.2b | MAIN GEARSHIFT CONTROL ROD WELDMENT | |
| 6 | GBT879.1-8X35(2) | SPRING COLUMN PIN | |
| 7 | GBT879.1-5X32 | Elastic cylindrical pin | |
| 8 | GBT893.1-40 | Circlip for hole | |
| 9 | FT800A.37.305 | Nylon seat | |
| 10 | GBT879.1-3X32 | SPRING COLUMN PIN | |
| 11 | TD800A.373B.1-03a | LOWER CONTROL ROD | |
| 12 | FT800A.37.307 | RUBBER SLEEVE | |
| 13 | GBT70.1-M10X20-8.8-A3L | INNER HEXAGON SCREW | |
| 14 | GBT93-10-A3L(2) | STANDARD SPRING WASHER | |
| 15 | TD800A.373B.1-04 | AUXILIARY GEARSHIFT LEVER SEAT | |
| 16 | Q72224 | PLUG PIECE | |
| 17 | FT800A.37.326 | Shift lever location pin | |
| 18 | TF1004.374-02 | Low-carbon steel wire | |
| 19 | FT800A.37N.308a | SIDE CONTROL COVER | |
| 20 | FT800A.37.309a | SIDE CONTROL LOWER COVER | |
| 21 | TB604.374B.1-15 | GEARLEVER SPRING | |
| 22 | GBT16674.1-M8X20-8.8-A2L | Hexagon Flange Nut | |
| 23 | TD800A.373B.1-02c | GEARSHIFT LEVER CONTROL DIAL HEAD | |
| 24 | TF1254.373.1-02 | RETURN SPRING | |
| 25 | FT800A.37.314 | SPACER BUSH | |
| 26 | TD800A.373B.1-01b | AUXILIARY GEARSHIFT CONTROL TRANSMISSION ROD | |
| 27 | FT800A.37.312b | MAIN GEARSHIFT CONTROL TRANSFER ROD | |
| 28 | FT800A.37.315a | INNER CONTROL FORK HEAD | |
| 29 | GBT879.1-8X32 | Elastic cylindrical pin | |
| 30 | GBT97.1-16-A3L | FLAT WASHER | |
| 31 | TB604.374B.1-14 | CIRCLIP FOR SHAFT |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
