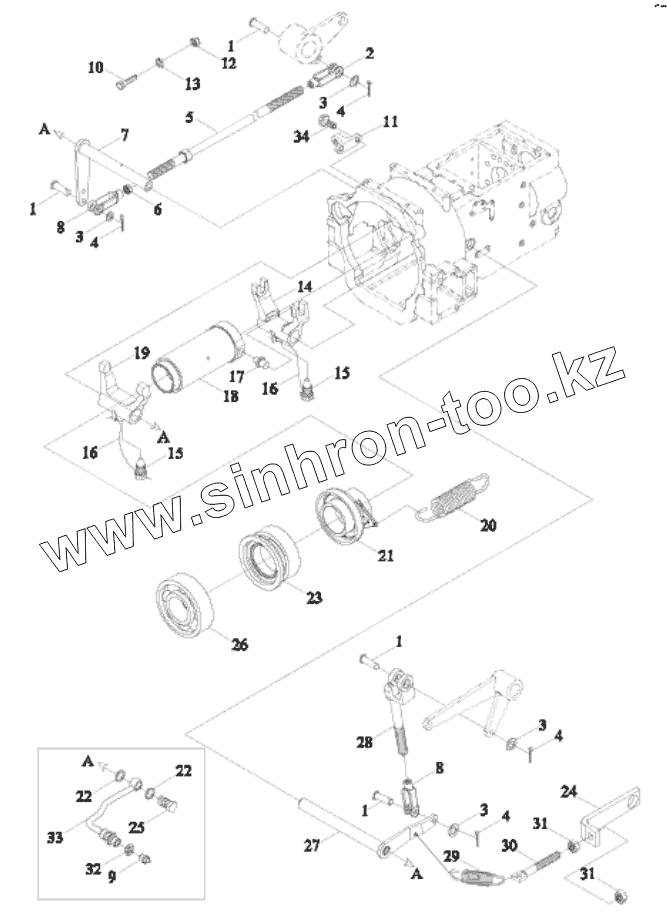

Каталог запасных частей к технике: Lovol TD-904. TD1S212010000 CLUTCH CONTROL MECHANISM ASSEMBLY-2
TD1S212010000(2)
1
1
1
1
2
3
3
3
3
4
4
4
4
5
6
7
8
8
9
10
11
12
13
14
15
15
16
16
17
18
19
20
21
22
22
23
24
25
26
27
28
29
30
31
31
32
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| TD1S212010000(2) | TD1S212010000(2) | CLUTCH CONTROL MECHANISM ASSEMBLY | |
| 1 | GBT882-B10X30-A3L(2) | PIN SHAFT | |
| 2 | FT800.21.241 | PULL ROD REAR FORK | |
| 3 | GBT97.1-10-A3L(2) | FLAT WASHER | |
| 4 | GBT91-3.2X32-A3L(2) | SPLIT PIN | |
| 5 | FT800A.21.059a | AUXILIARY CLUTCH PULL ROD WELDMENT | |
| 6 | GBT6171-M10X1-8-A2L(2) | HEXAGON NUT, TYPE-1 | |
| 7 | FT800.21.028 | AUXILIARY CLUTCH SWING SHAFT WELDMENT | |
| 8 | FT800.21.240(2) | PULL ROD FRONT FORK | |
| 9 | JBT7940.1-M8X1 | Straight Forced Filling Oil Cup | |
| 10 | GBT5783-M10X60-8.8-A3L | HEXAGON BOLT | |
| 11 | FT800.21.212 | LIMITING SEAT | |
| 12 | GBT6170-M10-8-A3L | Hexagon Nut, Style 1 | |
| 13 | GBT93-10-A3L(2) | STANDARD SPRING WASHER | |
| 14 | FT800.21.204 | MAIN CLUTCH FORK | |
| 15 | FT800.21.239 | LOCKING SCREW | |
| 16 | TA800.212B-02 | Low Carton Steel Wire Sz-1.4 | |
| 17 | FT800.21.213 | COLUMN PIN | |
| 18 | FT800.21C.205 | MAIN CLUTCH RELEASE BEARING SEAT | |
| 19 | FT800.21.203 | AUXILIARY CLUTCH FORK | |
| 20 | FT800.21.215 | AUXILIARY CLUTCH RETURN SPRING | |
| 21 | FT800.21c.202a | AUXILIARY CLUTCH BEARING SEAT | |
| 22 | JBT982-8 | COMBINED SEAL GASKET | |
| 23 | TA820.213-10 | RELEASE BEARING NTM8842 | |
| 24 | TS07212010009 | SPRING FIXED PLATE | |
| 25 | FT800A.21.388 | HOLLOW BOLT | |
| 26 | TA800.212-02 | Release Bearing | |
| 27 | FT800A.21.058a | MAIN CLUTCH ROCKER SHAFT WELDMENT | |
| 28 | FT800A.21.080 | MIDDLE ROD WELDMENT | |
| 29 | FT800A.21.383 | RETURN SPRING | |
| 30 | FT800.21.207 | ADJUSTING SCREW | |
| 31 | GBT6170-M8-8-A2L | Hexagon nut, style 1 | |
| 32 | GBT6172.1-M12-04-A3L | HEXAGON THIN NUT | |
| 33 | FT800A.21.387 | LUBRICATING OIL PIPE | |
| 34 | GBT16674.1-M10X20-8.8-A3L | HEXAGON FLANGE NUT |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
