Каталог запасных частей к технике: Lovol TD-904. TD1C451020000K DRIVER’S CAB ASSEMBLY-8

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
3
4
4
5
5.1
5.2
6
6
6
7
7
8
9
10
11
12
13
14

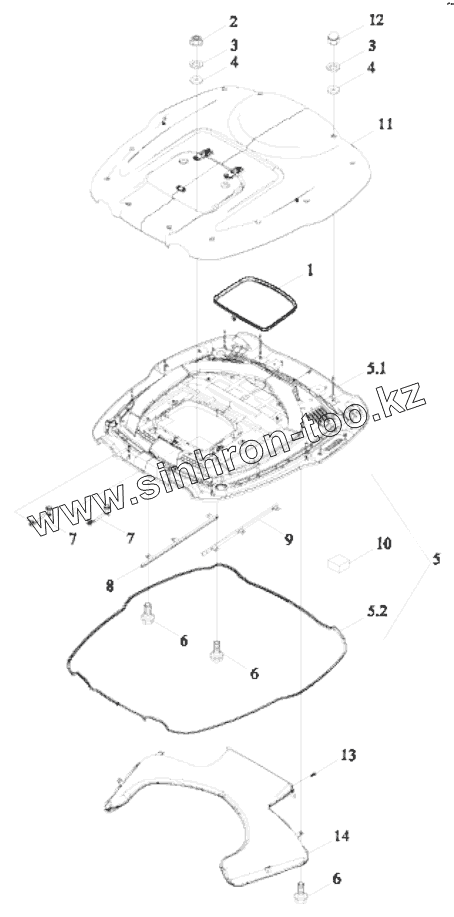

Позиция на иллюстрации Заводской номер детали Название детали
TD1C451020000K(8) TD1C451020000K(8) DRIVER’S CAB ASSEMBLY
TS06453015000(2) TS06453015000(2) TOP COVER ASSEMBLY
1 TS06453015400 SEAL STRIP
2 GBT6177.1-M6-8-A2L HEXAGON FLANGE NUT
3 GBT96.1-6-A3L(5) BIG WASHER
4 TS06453015001 SEAL GASKET
5 TS06453015202 INNER TOP
5.1 TS06453015200 INNER TOP AIR CONDITION
5.2 TS06453015501 TOP SEAL STRIP
6 GBT16674.1-M6X20-8.8-A2L Hexagon Flange Nut
7 TS06453015600 PNEUMATIC SPRING INSTALLATION ASSEMBLY
8 TS06453015800 RIGHT SLIDEWAY
9 TS06453015700 LEFT SLIDEWAY
10 TS06453015010 SPONGE
11 TS06453015100a OUT TOP
12 GBT923-M6-A1-50 NUT
13 Q69208 Plastic Split Pin
14 TS06453015320 LOWER WIND WAY
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
