Каталог запасных частей к технике: Lovol TD-904. FT800.56A.001 SUSPENSION ASSEMBLY-2

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
FT800.56A.001(8)
FT800.56A.001(8)
FT800.56A.001(8)
FT800.56A.001(8)
1
2
2
2.1
2.2
2.3
2.4
2.5
3
3
4
4
4
4
5
5
6
6
7
8
8
9
9
10
10
11
12
13
13
14
14

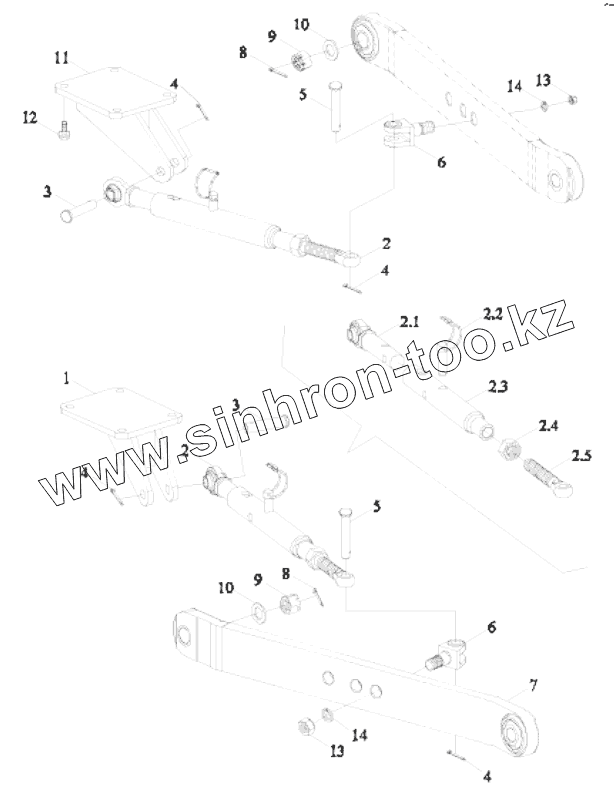

Позиция на иллюстрации Заводской номер детали Название детали
FT800.56A.001(8) FT800.56A.001(8) SUSPENSION ASSEMBLY
1 FT800.56.026 RIGHT LIMITING ROD CONNECTING FORK WELD ASSEMBLY
2 FT800.56.011a LIMIT ROD ASSEMBLY
2.1 FT800.56.018 LIMIT ROD RIVET ASSEMBLY
2.2 FT800.56.019 LIMIT ROD LOCK PIN ASSEMBLY
2.3 FT800.56.036 LIMIT ROD GUIDE PIPE WELDMENT
2.4 FT800.56.264 TRAPEZOIDAL NUT
2.5 FT800.56.107 ADJUSTING SCREW
3 FT800.56.101 PIN SHAFT
4 GBT91-4X50-A0P SPLIT PIN
5 FT800.56.103 PIN SHAFT
6 FT800.56.104 LIMIT ROD BOLT
7 FT800.56A.012a LOWER PULL ROD ASSEMBLY
8 GBT91-5X40-A0P Split pin
9 GBT9459-M24X2-04-A3L HEXAGON THIN SLOTTED NUT
10 GBT95-24-A0P FLAT WASHER
11 FT800.56.014 LEFT LIMITING ROD CONNECTING FORK WELD ASSEMBLY
12 GBT16674.1-M16X35-10.9-A3L HEXAGON FLANGE NUT
13 GBT6171-M24X2-8-A3L HEXAGON NUT, TYPE-1
14 GBT93-24-A0P ELASTIC WASHER
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
