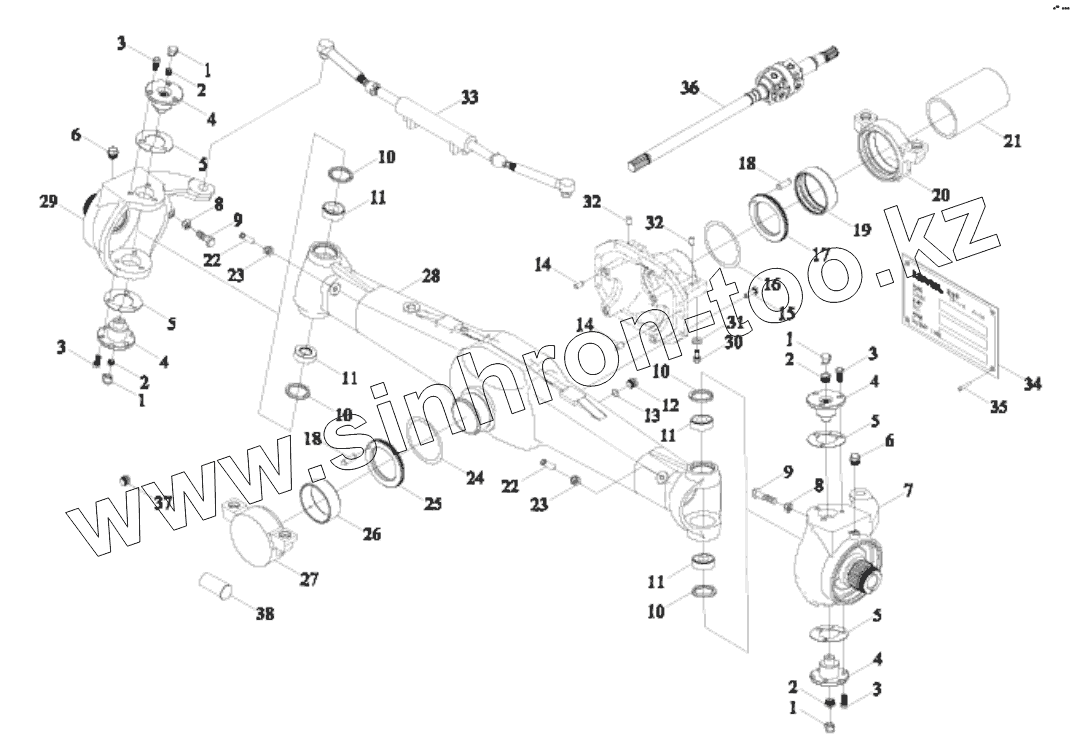

Каталог запасных частей к технике: Lovol TD-1304. TS08311010000 FRONT DRIVING AXLE ASSEMBLY-2
TS08311010002
TS08311010002
TS08311010002
TS08311010002
TS08311010000(2)
TS08311010000(2)
TS08311010000(2)
TS08311010000(2)
1
1
1
1
2
2
2
2
3
3
3
3
4
4
4
4
5
5
5
5
6
6
7
8
8
9
9
10
10
10
10
11
11
11
11
12
13
14
14
15
16
17
18
18
19
20
21
22
22
23
23
24
25
26
27
28
29
30
31
32
32
33
34
35
36
37
38
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| TS08311010002 | TS08311010002 | FRONT AXLE | |
| TS08311010000(2) | TS08311010000(2) | FRONT DRIVING AXLE ASSEMBLY | |
| 1 | TD800.311C.1-01 | Oil cup dustproof cap | |
| 2 | JBT7940.1-M10X1 | STRAIGHT FORCED FILLING OIL CUP | |
| 3 | GBT5786-M12X1.5X30-10.9-A3L | HEXAGON BOLT | |
| 4 | TD904.311K.1-08 | PRESSURE COVER | |
| 5 | TD904.311K.1-10 | ADJUSTING GASKET | |
| 6 | TD904.311K.1.6 | AIR PLUG | |
| 7 | TS08311010009 | LEFT STEERING BURL | |
| 8 | GBT6170-M16-10-A3L | Hexagon Nut, Type-1 | |
| 9 | TS08311010049 | LIMIT BOLT | |
| 10 | TD904.311K.1-14 | OIL SEAL | |
| 11 | TD904.311K.1-11 | JOINT BEARING | |
| 12 | TD904.311K.1-13 | SCREW PLUG | |
| 13 | GBT3452.1-21.2X2.65G | RUBBER O-SEAL RING | |
| 14 | GBT119.1-12m6X35-A3L | COLUMN PIN | |
| 15 | GBT5786-M12X1.5X35-10.9-A9L | HEXAGON BOLT | |
| 16 | GBT3452.1-150X3.55G | RUBBER O-SEAL RING | |
| 17 | TS08311010047 | REAR RETAINER RING | |
| 18 | GBT119.1-5m6X12-A3L | COLUMN PIN | |
| 19 | TS08311010044 | REAR SHAFT SLEEVE | |
| 20 | TS08311010007 | REAR BRACKET | |
| 21 | TS08311010050 | INPUT SHAFT SLEEVE | |
| 22 | GBT72-M12X50-14H-A3L | SLOTTED SET SCREW | |
| 23 | GBT889.1-M12-10 | NUT | |
| 24 | GBT3452.1-140X3.55G | RUBBER O-SEAL RING | |
| 25 | TS08311010045 | FRONT RETAINER RING | |
| 26 | TS08311010041 | FRONT SHAFT SLEEVE | |
| 27 | TS08311010006 | FRONT BRACKET ASSEMBLY | |
| 28 | TS08311010008 | HOUSING | |
| 29 | TS08311010010 | RIGHT STEERING BURL | |
| 30 | GBT70.1-M16X35-10.9-A3L | INNER HEXAGON SCREW | |
| 31 | GBT861.1-16 | WASHER | |
| 32 | GBT119.1-12m6X26-A3L | COLUMN PIN | |
| 33 | TS08311010005 | STEERING OIL CYLINDER ASSEMBLY | |
| 34 | 9F650-26B010004A0 | NAMEPLATE | |
| 35 | GBT827-2.5X4-A3L | LABEL RIVET | |
| 36 | TS08311010004 | HALF SHAFT | |
| 37 | TS08311010054 | PLUG | |
| 38 | TS08311010052 | RIM BOLT COVER |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
