Каталог запасных частей к технике: Lovol TD-1304. TD2S451020000K DRIVER’S CAB ASSEMBLY-6

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
TD2S451012000K(6)
TD2S451012000K(6)
TC03451023000(3)
TC03451023000(3)
TC03451023100(2)
TC03451023100(2)
TD2S451020000K(6)
TD2S451020000K(6)
1
2
3
4
5
5
6
7
8
9
9
10
10
11
11
11
12
13
14
15
16
17
18
18
19
19
20
21
22
23

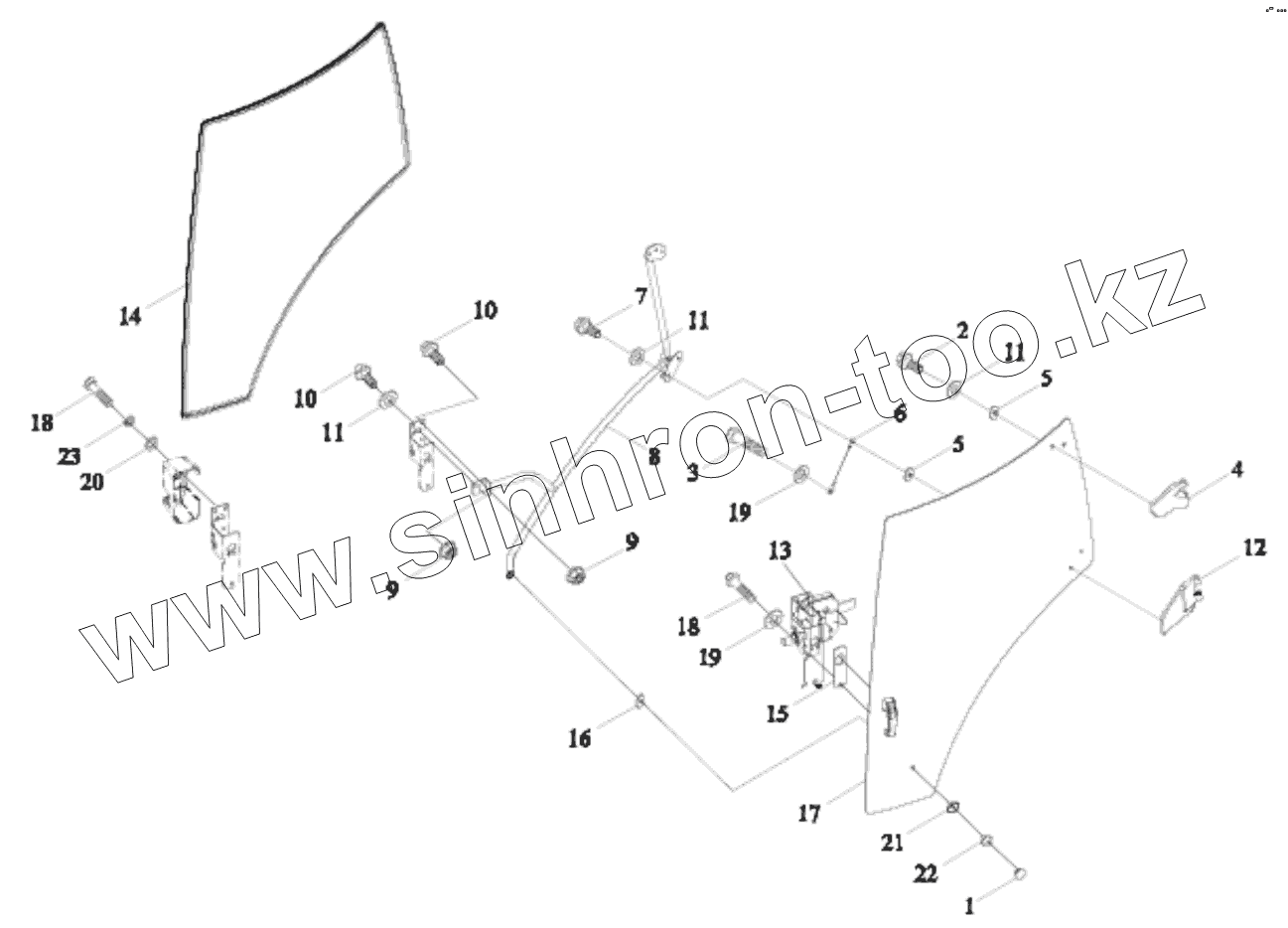

Позиция на иллюстрации Заводской номер детали Название детали
TD2S451012000K(6) TD2S451012000K(6) CAB ACCESSORY
TC03451023000(3) TC03451023000(3) LEFT DOOR ASSEMBLY
TC03451023100(2) TC03451023100(2) LEFT DOOR
TD2S451020000K(6) TD2S451020000K(6) DRIVER’S CAB ASSEMBLY
1 TS04451013109(3) PLUG COVER
2 GBT5789-M8X25-8.8-A2L(2) HEXAGON FLANGE NUT
3 GBT5783-M6X16-8.8-A2L Hexagon Bolt
4 TC03451023117 UPPER LEFT DOOR HINGE ASSY.
5 TS04451043110(2) DOOR HINGE IN RUBBER WASHER
6 TS04451023006(2) DOOR LIMIT CHAIN
7 GBT5789-M8X30-8.8-A2L(3) HEXAGON FLANGE NUT
8 TC03451023103 LEFT DOOR RAIL WELDMENT
9 GBT6177.1-M8-8-A2L(3) HEXAGON FLANGE NUT
10 GBT16674.1-M8X25-8.8-A2L(2) HEXAGON FLANGE NUT
11 GBT96.1-8-A3L(2) BIG WASHER
12 TC03451023217a LOWER LEFT DOOR HINGE ASSY.
13 TS06451013017 LEFT DOOR LOCK ASSEMBLY
14 TS06451013102(2) DOOR SEAL STRIP
15 TS04451013001(2) PAD BOARD
16 TS06451013121(2) DOOR GLASS IN RUBBER WASHER
17 TC03451023101 LEFT DOOR GLASS
18 GBT5783-M6X35-8.8(2) HEXAGON BOLT
19 GBT96.1-6-A3L(6) BIG WASHER
20 GBT93-6-A3L(5) STANDARD SPRING WASHER
21 TD904.451C.2-10(3) GLASS OUT WASHER
22 TS04451013106(3) CAST BOLT
23 GBT97.1-6-A3L(4) FLAT WASHER
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
