Каталог запасных частей к технике: Lovol TD-1304. TD2S451020000K DRIVER’S CAB ASSEMBLY-3

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
TD2S451020000K(3)
TD2S451012000K(3)
1
1.1
1.2
2
3
4
5
5.1
5.2
5.3
5.4
5.5
5.6
5.7
5.8
5.9
5.10
5.11
5.12
5.13
5.14
5.15
5.16
6
7
8
8
9
10

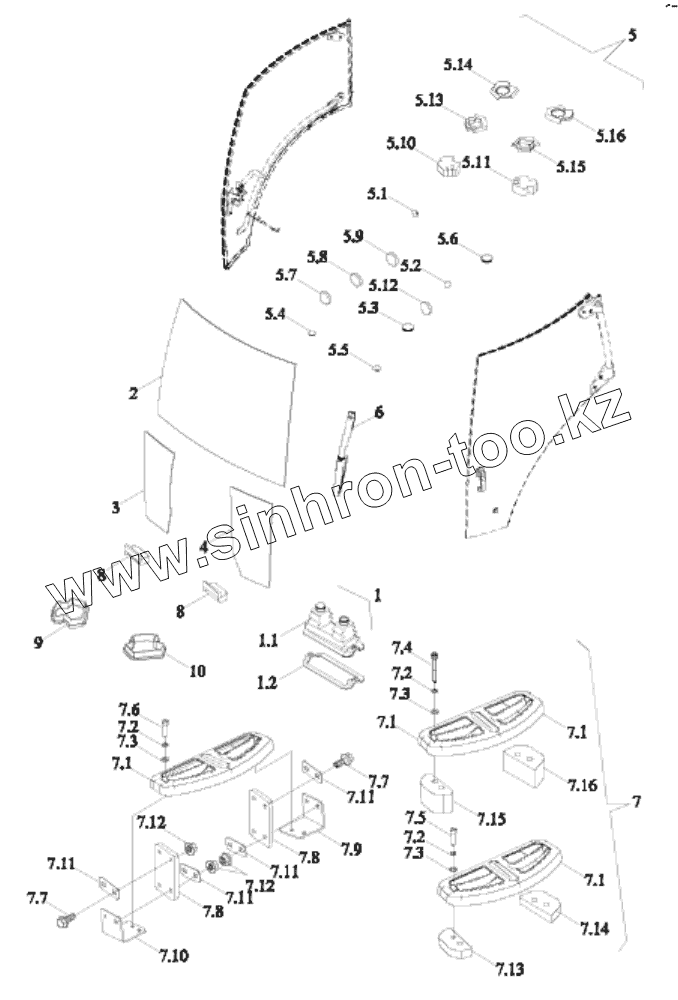

Позиция на иллюстрации Заводской номер детали Название детали
TD2S451020000K(3) TD2S451020000K(3) DRIVER’S CAB ASSEMBLY
TD2S451012000K(3) TD2S451012000K(3) CAB ACCESSORY
1 TS04451010040 HANDLE BONNET
1.1 TS04451010041 HANDLE BONNET
1.2 TS04451010042 BONNET PRESSURE PLATE
2 TS06451015001 FRONT WINDSHIELD
3 TS06451015005 RIGHT FRONT LOWER WINDOW GLASS
4 TS06451015004 LEFT FRONT LOWER WINDOW GLASS
5 TS06451019000 CAB SEAL
5.1 TS06451019004 Processing hole plug cover 4
5.2 TS06451019001 Processing hole plug cover 1
5.3 TD800.452-13 PLUG COVER
5.4 TS06451019003 Processing hole plug cover 3
5.5 TS06451019002 PROCESS PLUG COVER 2
5.6 TD800.452-11 PLUG COVER
5.7 QLWZL002-80X1.5 3M GLUE PIECE
5.8 QLWZL002-20X1.0 3M GLUE PIECE
5.9 QLWZL002-35X1.0 3M GLUE PIECE
5.10 TS06451019006 SEAL SPONGE
5.11 TS06451019005 SEAL SPONGE
5.12 QLWZL002-60X1.5 3M GLUE PIECE
5.13 TS06451019008 RUBBER PLUG
5.14 TS06451019010 RUBBER PLUG
5.15 TS06451019007 RUBBER PLUG
5.16 TS06451019009 RUBBER PLUG
6 TS06451018101 LEFT REAR VIEW MIRROR INSTALLATION ASSEMBLY
7 TD2C451012001 LEFT LADDER
8 TS06451011274 GLASS MOUNTINGS MAT
9 TS06811010008 GUARD RING 1
10 TS06811010009 GUARD RING 2
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
