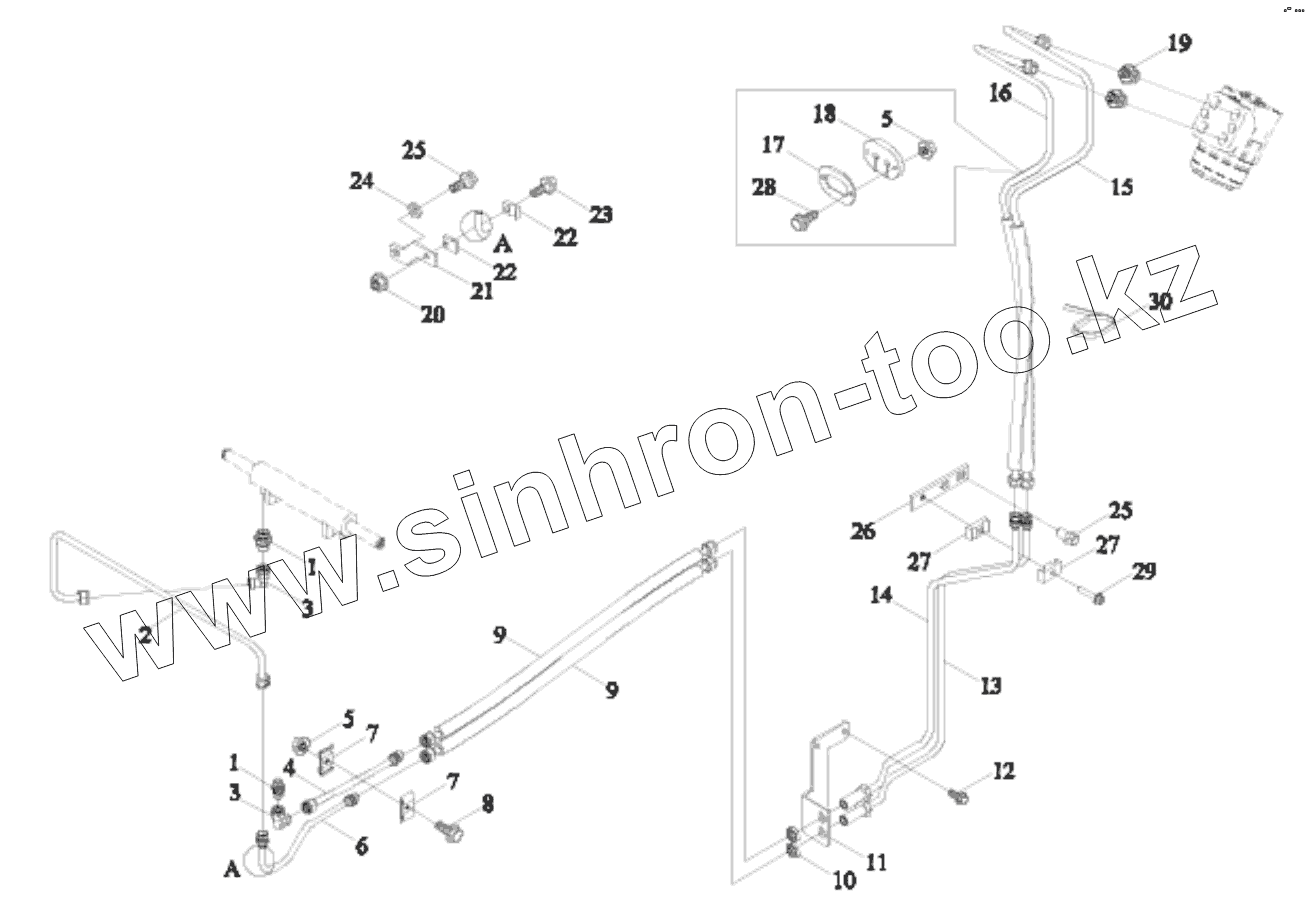

Каталог запасных частей к технике: Lovol TD-1304. TD2S402020000K FULLY HYDRAULIC STEERING ASSEMBLY-2

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
2
3
3
4
5
5
6
7
7
8
9
9
10
11
12
13
14
15
16
17
18
19
20
21
22
22
23
24
25
25
26
27
27
28
29
30
Позиция на иллюстрации Заводской номер детали Название детали
TD2S402020000K(2) TD2S402020000K(2) FULLY HYDRAULIC STEERING ASSEMBLY
1 TS06402290037 END STRAIGHT THREAD CONNECTOR BODY
2 TS06402450065 OIL CYLINDER RIGHT STEEL PIPE ASSEMBLY 2
3 GBT3754-L10 JOINT
4 TS06402500003 OIL CYLINDER LEFT STEEL PIPE ASSEMBLY
5 GBT6177.1-M6-8-A2L(2) HEXAGON FLANGE NUT
6 TS06402450063 OIL CYLINDER RIGHT STEEL PIPE ASSEMBLY 1
7 TS06402050015 OIL PIPE CLAMP AND RUBBER WASHER
8 GBT16674.1-M6X20-8.8-A2L Hexagon Flange Nut
9 TS06402150010 HIGH PRESSURE RUBBER PIPE L10-680
10 GBT5649-M16X1.5-A3L LOCKING NUT
11 TS06402300012 OIL PIPE BRACKET
12 GBT16674.1-M8X20-8.8-A2L(2) HEXAGON FLANGE NUT
13 TS06402290057 RIGHT OIL CONVEYING PIPE ASSEMBLY
14 TS06402290055 LEFT OIL CONVEYING PIPE ASSEMBLY
15 TS06402520003 OIL OUTLET PIPE ASSEMBLY
16 TS06402520002 OIL OUTLET PIPE ASSEMBLY
17 TD904.402X-01 CLAMPING PLATE
18 TD904.402X-03 SHOCK ABSORBER
19 TS12402050005 JOINT BODY
20 GBT6177.1-M8-8-A2L Hexagon Flange Nut
21 TS06402450067 OIL PIPE BRACKET
22 TB454.40X-01 Single Hole Pipe Clamp
23 GBT16674.1-M8X35-8.8-A2L HEXAGON FLANGE NUT
24 TS06402450068 WASHER
25 GBT16674.2-M12X1.5X25-8.8-A3L HEXAGON FLANGE NUT
26 TS06402290061 PIPE CLAMP BRACKET WELDMENT
27 FT354.40C.121 DOUBLE PIPE CLAMP
28 GBT16674.1-M6X25-8.8-A2L(2) HEXAGON FLANGE NUT
29 GBT16674.1-M8X40-8.8-A2L HEXAGON FLANGE NUT
30 Q67405200 Plastic Fastening Strip
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
