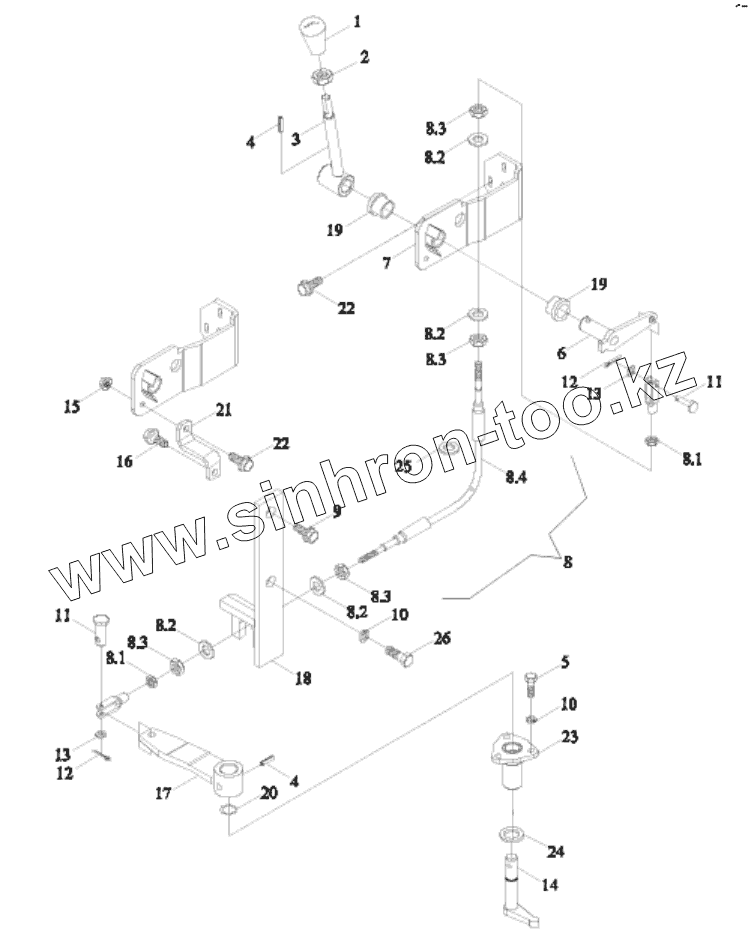

Каталог запасных частей к технике: Lovol TD-1304. TD2S373020000 GEARSHIFT CONTROLLING MECHANISM ASSEMBLY-4

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
4
5
6
7
8
8.1
8.1
8.2
8.2
8.2
8.2
8.3
8.3
8.3
8.3
8.4
9
10
10
11
11
12
12
13
13
14
15
16
17
18
19
19
20
21
22
22
23
24
25
26
Позиция на иллюстрации Заводской номер детали Название детали
TD2S373020000(4) TD2S373020000(4) GEARSHIFT CONTROLLING MECHANISM ASSEMBLY
TC05373050009 TC05373050009 CREEPER GEAR CONTROL MECHANISM ASSEMBLY
1 TS06373010038 HANDLE BALL ASSEMBLY
2 GBT6173-M10X1-05-A2L Hexagon Thin Nut
3 TX1S373020001 SPINDLE TYPE SHIFT LEVER ANDWELDMENT
4 QLWZB140-8X35(2) PIN
5 GBT5786-M10X1X25-8.8-A2L HEXAGON BOLT
6 TS06373010025 ROTARY SHAFT WELDMENT
7 TS06373010007 BRACKET WELDMENT
8 TC05373050010 SOFT SHAFT WELD
8.1 GBT6173-M8X1-05-A2L HEXAGON THIN NUT
8.2 GBT97.1-16-A3L(2) FLAT WASHER
8.3 GBT6173-M16X1.5-05-A3L HEXAGON THIN NUT
8.4 TC05373050011 SOFT SHAFT MAIN BODY
9 GBT5789-M10X80-8.8-A3L HEXAGON FLANGE NUT
10 GBT93-10-A3L(3) STANDARD SPRING WASHER
11 TG1654.373B.1-01 Pin shaft
12 GBT91-3.2X20-A3L Split Pin
13 GBT97.1-8-A3L Flat Washer
14 TD950.373E.1.2 ROTARY SHAFT WELDMENT
15 GBT6177.1-M8-8-A2L Hexagon Flange Nut
16 GBT16674.1-M8X16-8.8-A2L(2) HEXAGON FLANGE NUT
17 TD950.373E.1.4 ROCKER WELDMENT
18 TD950.373E.1.3 PULL WIRE BRACKET WELDMENT
19 TD950.373.2-02 Bush
20 GBT3452.1-17.0X1.80G Rubber O-Seal Ring
21 TS06373010024 INSTALLATION BRACKET
22 GBT16674.1-M8X25-8.8-A2L HEXAGON FLANGE NUT
23 TG1204.373.1.1.1 ROTARY SHAFT BRACKET ASSEMBLY
24 GBT97.1-20-A3L FLAT WASHER
25 TC05373050014 RUBBER RING
26 GBT5789-M10X60-8.8-A3L HEXAGON FLANGE NUT
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
