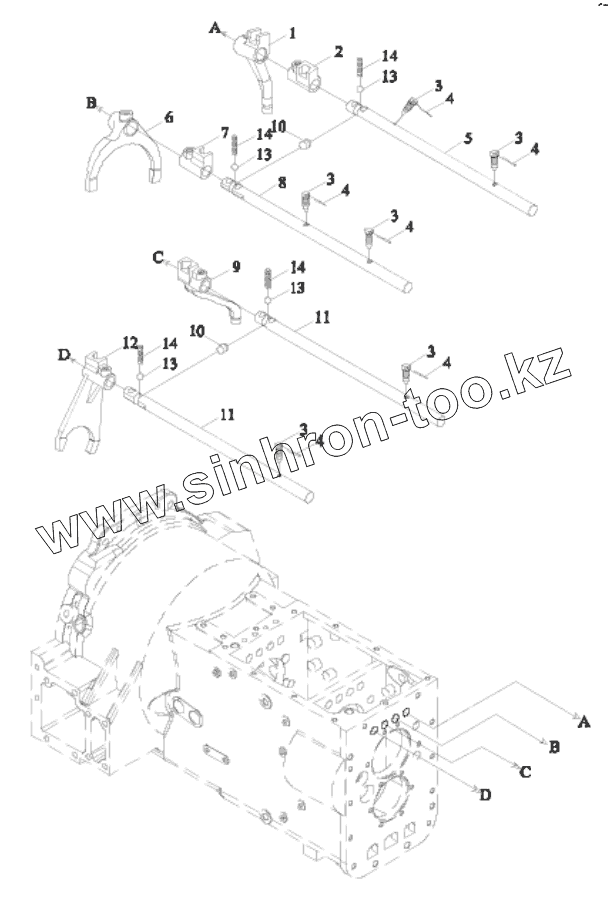

Каталог запасных частей к технике: Lovol TD-1304. TD2S373020000 GEARSHIFT CONTROLLING MECHANISM ASSEMBLY-1

Тип техники

Марка

Модель

Схема

TD2S373020000

TD2S373020000

TD2S373020000

TD2S373020000

TD2S373020000

TD2S373020000

1

2

3

3

3

3

3

3

4

4

4

4

4

4

5

5

5

6

7

8

8

8

9

10

10

11

11

12

13

13

13

13

14

14

14

14

Позиция на иллюстрации	Заводской номер детали		Название детали
TD2S373020000	TD2S373020000		GEARSHIFT CONTROLLING MECHANISM ASSEMBLY
1	FT800.37.154		I-II GEAR DIAL ROD
2	TC05373060004		I-II GEAR FORK HEAD
3	FT800.37.194		Locking Screw
4	TF1004.374-02		Low-carbon steel wire
5	TC05373060002		I-II GEAR FORK SHAFT
5	TC05373060008		I-II GEAR FORK SHAFT
5	TC05373060009		I-II GEAR FORK SHAFT
6	TD950.373D-04		- FORK
7	TD800A.373B-01		- FORK HEAD
8	TC05373060010		- FORK SHAFT
8	TC05373060011		- FORK SHAFT
8	TC05373060012		- FORK SHAFT
9	TD800A.373B-02		SHUTTLE SHIFT DIAL ROD
10	FT800.37.177		MUTUAL PIN
11	FT800A.37.320a		AUXILIARY GEARSHIFT FORK SHAFT
12	TD950.373D-05		REVERSE FORK
13	GBT308-10-G100-b		Steel Ball
14	FT800.37.139		Spring
