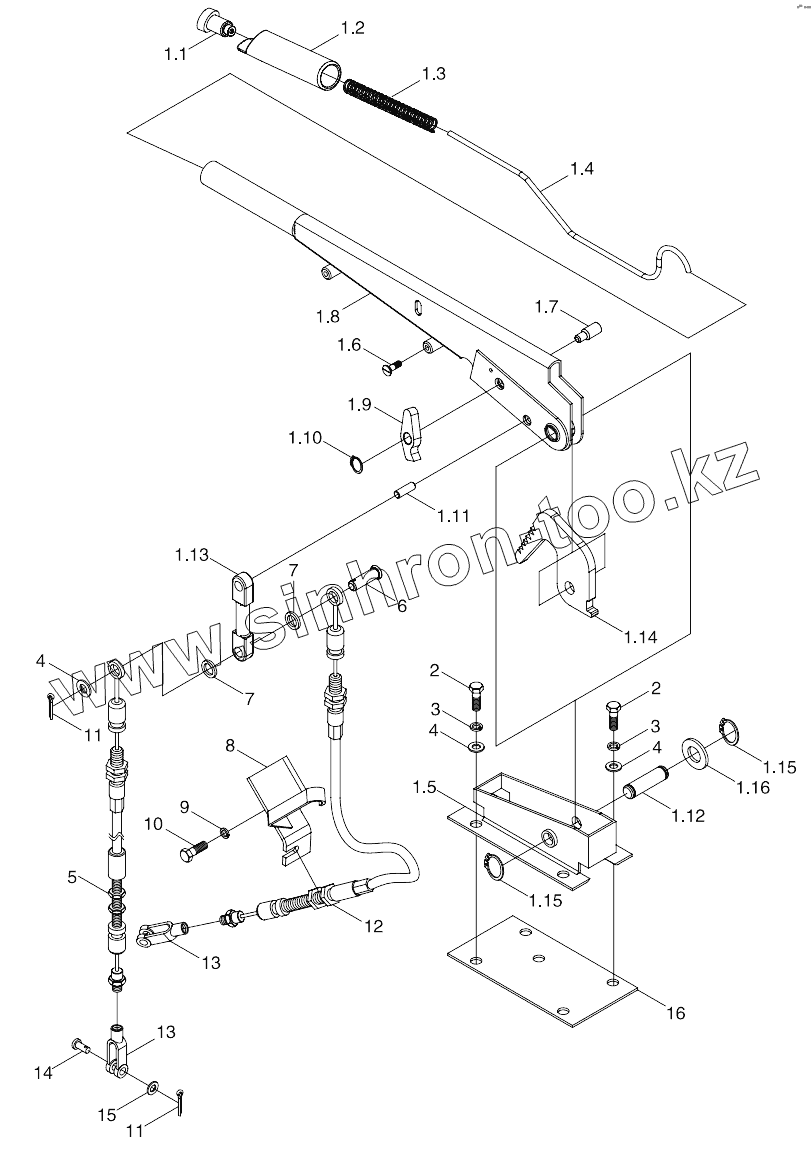

Каталог запасных частей к технике: Lovol TB-604. TS04433010000 Braking System Control Mechanism Assembly-3
1.1
1.2
1.3
1.4
1.5
1.6
1.7
1.8
1.9
1.10
1.11
1.12
1.13
1.14
1.15
1.15
1.16
2
2
3
3
4
4
4
5
6
7
7
8
9
10
11
11
12
13
13
14
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| TS04433010000 | TS04433010000 | Brake System Control Assembly | |
| 1 | TS04433010001 | Controlling Handle Assembly | |
| 1.1 | FT800A.21.045 | Button Assembly | |
| 1.2 | FT800A.21.319 | Controlling Handle Sleeve | |
| 1.3 | FT800.43.180 | Spring | |
| 1.4 | FT800A.21.315 | Top Rod | |
| 1.5 | TS06212010003 | Fixing Seat Weldment | |
| 1.6 | GBT68-M4X10-4.8-A2L | Slotted Screw | |
| 1.7 | FT800A.21.322 | Small Pin Shaft | |
| 1.8 | FT800A.21.044 | Controlling Handle Assembly | |
| 1.9 | FT800A.21.314 | Pawl | |
| 1.10 | GBT894.1-6 | Circlip For Shaft | |
| 1.11 | FT800A.21.323 | Pin | |
| 1.12 | FT800A.21.321 | Pin Shaft | |
| 1.13 | TB604.433E.9-01 | Short Pull Rod | |
| 1.14 | FT800A.43.310 | Ratchet Wheel | |
| 1.15 | GBT894.1-13 | Circlip For Shaft | |
| 1.16 | TS06212010009 | Washer | |
| 2 | GBT5783-M8X20-8.8-A2L | Hexagon flange nut | |
| 3 | GBT93-8-A3L | Standard Spring Washer | |
| 4 | GBT97.1-8-A3L | Flat Washer | |
| 5 | TS04433010006 | Right Brake Pull Wire Assembly | |
| 6 | GBT882-B8X40-A3L | Pin Shaft | |
| 7 | TB604.433E-04 | Small Retainer Ring | |
| 8 | TS04433010012 | Left Pull Wire Support Seat Weldment | |
| 9 | GBT93-10-A3L | Standard Spring Washer | |
| 10 | GBT5783-M10X20-8.8-A3L | Hexagon flange nut | |
| 11 | GBT91-2X20-A3L | Split Pin | |
| 12 | TS04433010007 | Left Brake Wire Assembly | |
| 13 | TA700.431A-01 | Dextrorotation Long Hole Connect Fork | |
| 14 | GBT882-B10X30-A3L | Pin Shaft | |
| 15 | GBT97.1-10-A3L | Flat Washer | |
| 16 | TS04433010002 | Dustproof Mat |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
