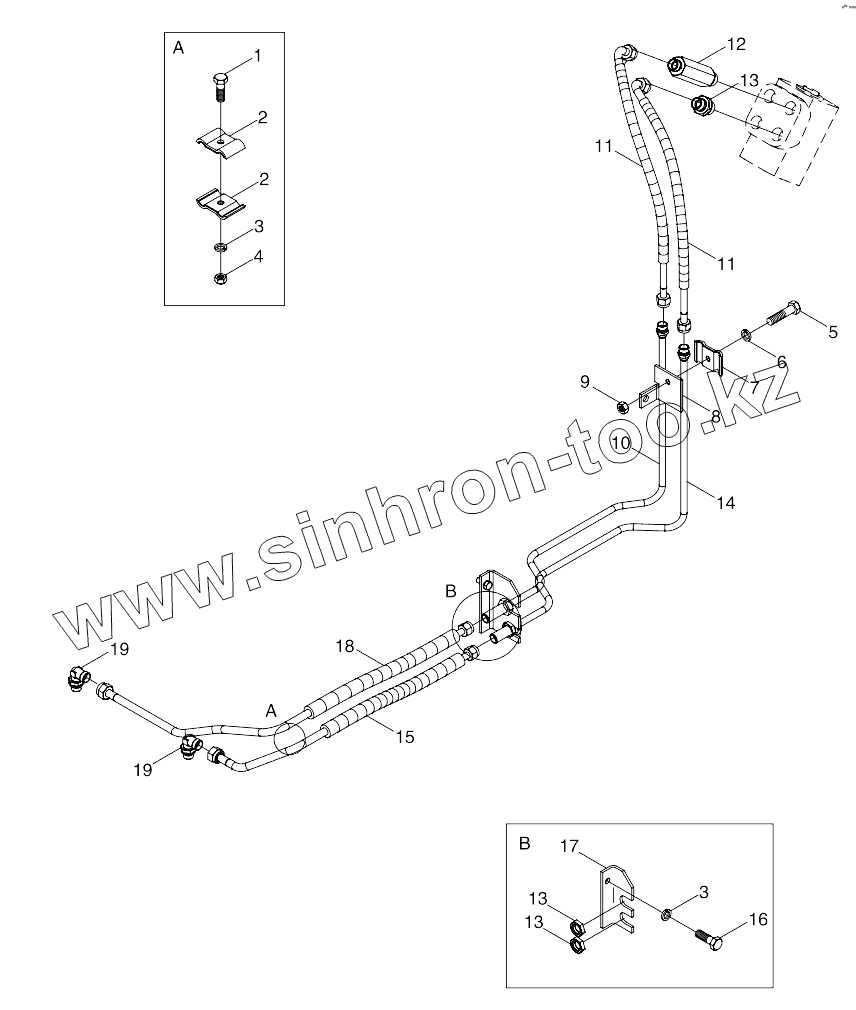

Каталог запасных частей к технике: Lovol TB-604. TS04402070000K Fully Hydraulic Steering Assembly-2

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
3
3
4
5
6
7
8
9
10
11
11
12
13
13
13
14
15
16
17
18
19
19
Позиция на иллюстрации Заводской номер детали Название детали
TS04402070000K TS04402070000K Fully Hydraulic Steering Assembly
1 GBT5783-M8X25-8.8-A2L Hex head bolt
2 TC02402200018K Oil Pipe Clamp
3 GBT93-8-A3L Standard Spring Washer
4 GBT6170-M8-8-A2L Hexagon nut, style 1
5 GBT5783-M6X25-8.8-A2L Hexagon Bolt
6 GBT93-6-A3L Standard Spring Washer
7 TC04402010023 Oil Pipe Clip and Rubber Pad Subassembly 10-10/40
8 TS04402070002K Bracket
9 GBT6170-M6-8-A2L Hexagon Nut, Type-1
10 TC04402010009 Left Steering Steel Pipe
11 TC04402010008 Left and Right Steering Rubber Pipe Assembly
12 TC04402080010 End Straight Thread Connector Body L12
13 GBT3763-M16X1.5 Nut
14 TC04402010013 Right Steering Steel Pipe
15 TC02402200001 Right Steering Oil Pipe Assembly
16 GBT5783-M8X20-8.8-A2L Hexagon flange nut
17 TS04402070001K Oil Pipe Bracket
18 TC02402200002 Left Steering Oil Pipe Assembly
19 GL06701050023 24° cone connector - straight thread elbow L12
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
