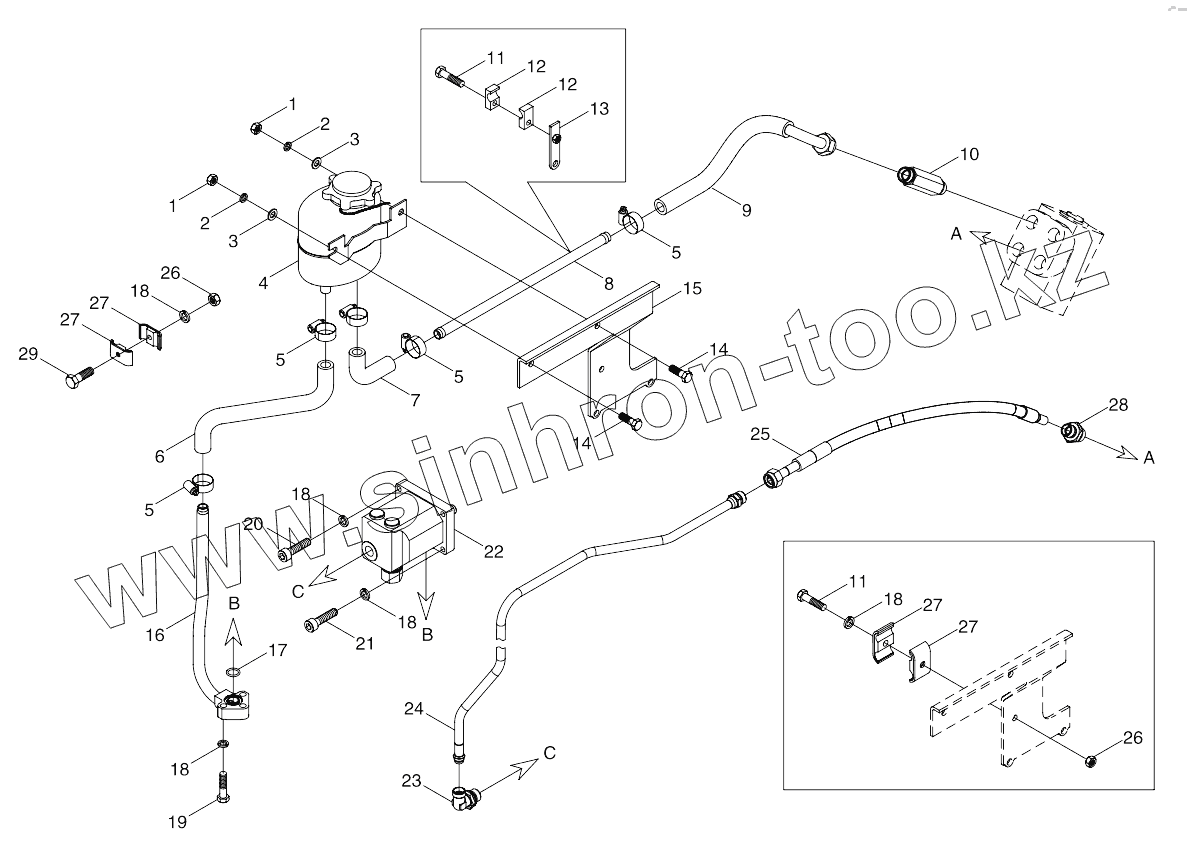

Каталог запасных частей к технике: Lovol TB-604. TS04402070000K Fully Hydraulic Steering Assembly-1
TS04402070000K
TS04402070000K
TS04402070000K
TS04402070000K
1
1
2
2
3
3
4
5
5
5
5
6
7
8
9
10
11
11
12
12
13
14
14
15
16
17
18
18
18
18
18
19
20
21
22
23
24
25
26
26
27
27
27
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| TS04402070000K | TS04402070000K | Fully Hydraulic Steering Assembly | |
| 1 | GBT6170-M10-8-A3L | Hexagon Nut, Style 1 | |
| 2 | GBT93-10-A3L | Standard Spring Washer | |
| 3 | GBT97.1-10-A3L | Flat Washer | |
| 4 | TS04402010019 | Steering Oil Tank and Breather Assembly | |
| 5 | Q67632 | B-Type Worm Transmission Hose Clamp | |
| 6 | TC04402010006 | Gear Pump Oil Inlet Rubber Pipe | |
| 7 | TS04402010006 | Oil Return Rubber Hose | |
| 8 | TS04402010007 | Oil Return Steel Pipe | |
| 9 | TC02402290001K | Redirector Oil Return Pipe Assembly | |
| 10 | TC04402080012 | End Straight Thread Connector Body L16 | |
| 11 | GBT5783-M8X40-8.8-A2L | Hexagon Bolt | |
| 12 | TG1204.402-01 | Single Hole Pipe Clamp | |
| 13 | TS04402010012 | Pipe Clamp Bracket 2 | |
| 14 | GBT5783-M10X25-8.8-A3L | Hexagon head bolt | |
| 15 | TS04402010011 | Steering Oil Tank Bracket | |
| 16 | TC04402010003 | Gear Pump Oil Suction Steel Pipe Weldment | |
| 17 | GBT3452.1-17.0X2.65G | Rubber O-Seal Ring | |
| 18 | GBT93-8-A3L | Standard Spring Washer | |
| 19 | GBT5783-M8X30-8.8-A2L | Hexagon Bolt | |
| 20 | GBT70.1-M8X30-8.8 | Inner Hexagon Screw | |
| 21 | GBT70.1-M8X65-8.8 | Inner Hexagon Screw | |
| 22 | TC02402350001K | Permanent Overflow Pump | |
| 23 | TC04400020003 | Adjustable Joint | |
| 24 | TC04402010005 | Oil Outlet Pipe Assembly Of Gear Pump | |
| 25 | TC04402010007 | High Pressure Hose Assembly | |
| 26 | GBT6170-M8-8-A2L | Hexagon nut, style 1 | |
| 27 | TC04402010017 | Oil Pipe Clip and Rubber Pad Subassembly 16-12 | |
| 28 | GE20D18.24.93.5 | End Straight Thread Connector Body | |
| 29 | GBT5783-M8X35-8.8-A2L | Hexagon head bolt |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
