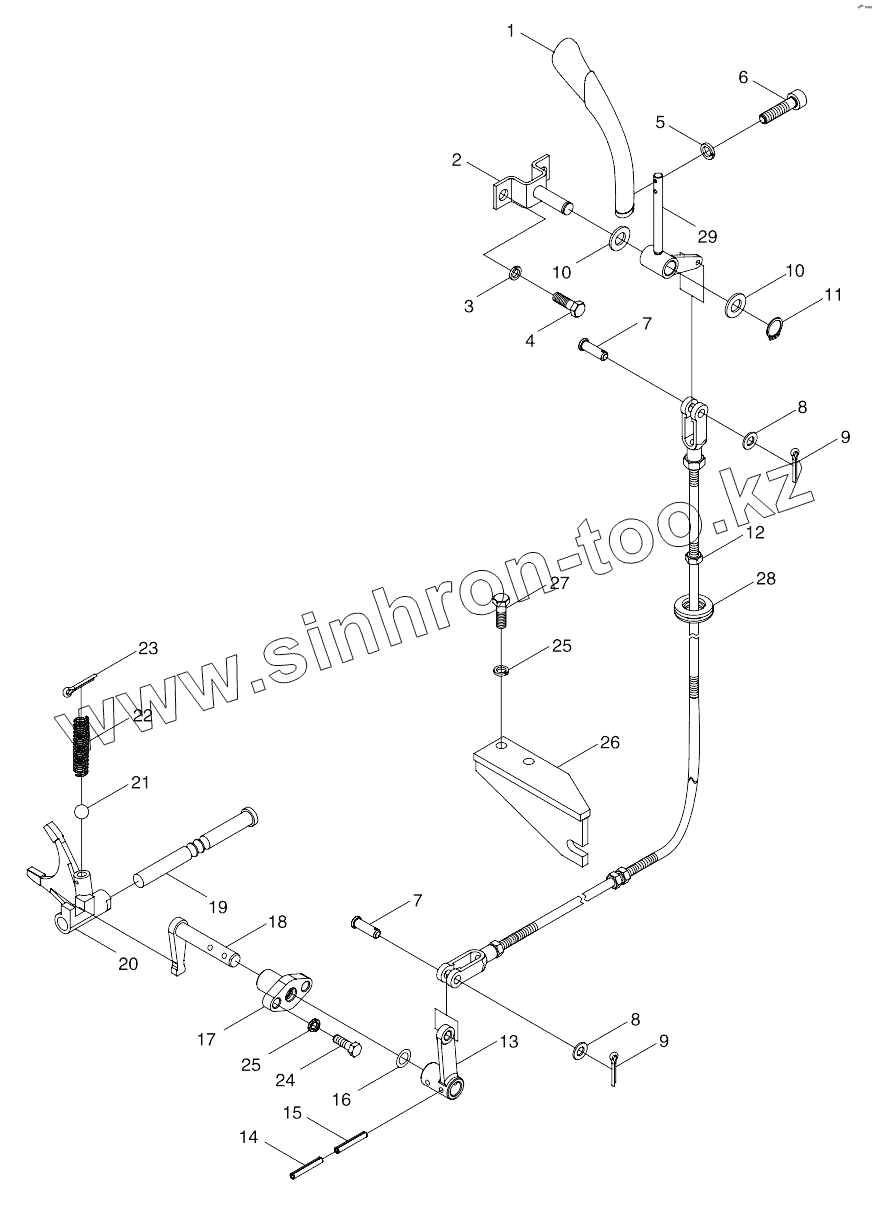

Каталог запасных частей к технике: Lovol TB-604. TS04385010000 Shuttle Shift Control Mechanism Assembly
TS04385010000
1
2
3
4
5
6
7
7
8
8
9
9
10
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
25
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| TS04385010000 | TS04385010000 | Shuttle shift control mechanism assembly | |
| 1 | TS04385010008 | Shuttle shift control mechanism assembly | |
| 2 | TS04385010003 | Bracket weldment | |
| 3 | GBT93-8-A0P | Standard spring washer | |
| 4 | GBT5783-M8X20-8.8-A2L | Hexagon flange nut | |
| 5 | GBT93-6-A0P | Standard spring washer | |
| 6 | GBT70.1-M6X20-10.9-A3L | Hexagon socket button head screw | |
| 7 | TG1654.373B.1-01 | Pin shaft | |
| 8 | GBT97.1-8-A0P | Plain washer | |
| 9 | GBT91-3.2X20-A0P | Split pin | |
| 10 | TD950.373.2-02 | Bush | |
| 11 | GBT894.2-20 | Circlip for shaft | |
| 12 | TB604.385.3 | Shuttle shift flexible shaft subassembly | |
| 13 | TB604.385-02 | Rocker arm | |
| 14 | GBT879.1-3.5X28 | Spring-type straight pin | |
| 15 | GBT879.1-6X28 | Spring-type straight pin | |
| 16 | GBT3452.1-16.0X2.65G | O-ring sealant used for hydraulic or pneumatic parts | |
| 17 | TB554.385A-01 | Shift lever shaft bush | |
| 18 | TB554.385-01 | Shifting lever rocker arm | |
| 19 | FT300.38J.203 | Fork shaft, reverse gear | |
| 20 | FT300.38J.218 | Shift fork, reverse gear | |
| 21 | GBT308-9.5-G100-b | Steel ball | |
| 22 | FT704.42B.163 | Retaining spring, fork shaft | |
| 23 | GBT91-4X32-A0P | Split pin | |
| 24 | TB400.385-09 | Bolt | |
| 25 | GBT93-10-A0P | Standard spring washer | |
| 26 | TB604.385.2 | Support plate weldment | |
| 27 | GBT5783-M10X25-8.8-A3L | Hexagon head bolt | |
| 28 | FT800A.48L.101 | Wire through ring (1) | |
| 29 | TS04385010005 | Shuttle shift control lever weldment |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
