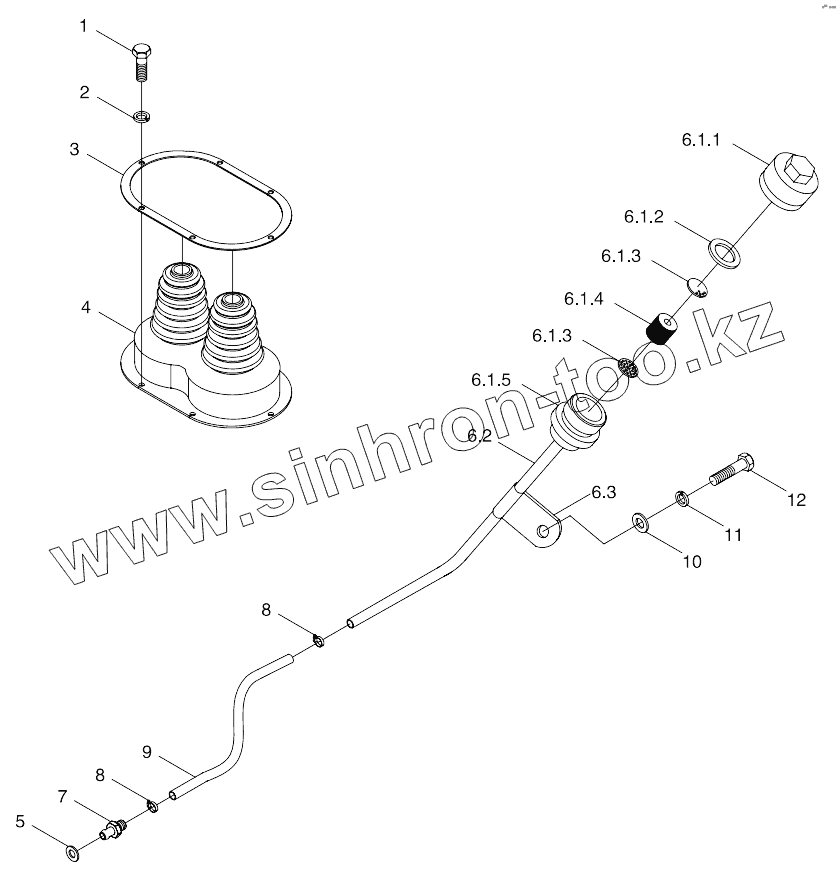

Каталог запасных частей к технике: Lovol TB-604. TS04374010000 Gearbox Control Mechanism Assembly-2

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6.1.1
6.1.2
6.1.3
6.1.3
6.1.4
6.1.5
6.2
6.3
7
8
8
9
10
11
12
Позиция на иллюстрации Заводской номер детали Название детали
TS04374010000 TS04374010000 Gearbox control mechanism assembly
1 GBT5783-M6X20-8.8-A2L Hexagon head bolt
2 GBT93-6-A0P Standard spring washer
3 TB604.374B-09 Shield press plate
4 TB604.374B-08 Gearshift lever shield
5 JBT982-12 Compound seal washer
6 TA700.55.6 Breather assembly
6.1 TG1204.505.2 Breather
6.1.1 FT700.55D.136 Breather cover
6.1.2 GBT893.1-26 Circlip
6.1.3 FT650.40.167 Seat plate
6.1.4 FT700.55D.109 Breather filter cartridge
6.1.5 TG1204.505.2-01 Breather body
6.2 TA700.55.6-01 Breather pipe
6.3 TA700.55.6-02 Breather installation plate
7 TE354.371-01 Breather joint
8 Q67512 A-type worm drive type hose clamp
9 TS04374010010 Breathing hose
10 GBT97.1-8-A0P Plain washer
11 GBT93-8-A0P Standard spring washer
12 GBT5783-M8X16-8.8-A2L Hexagon Bolt
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
