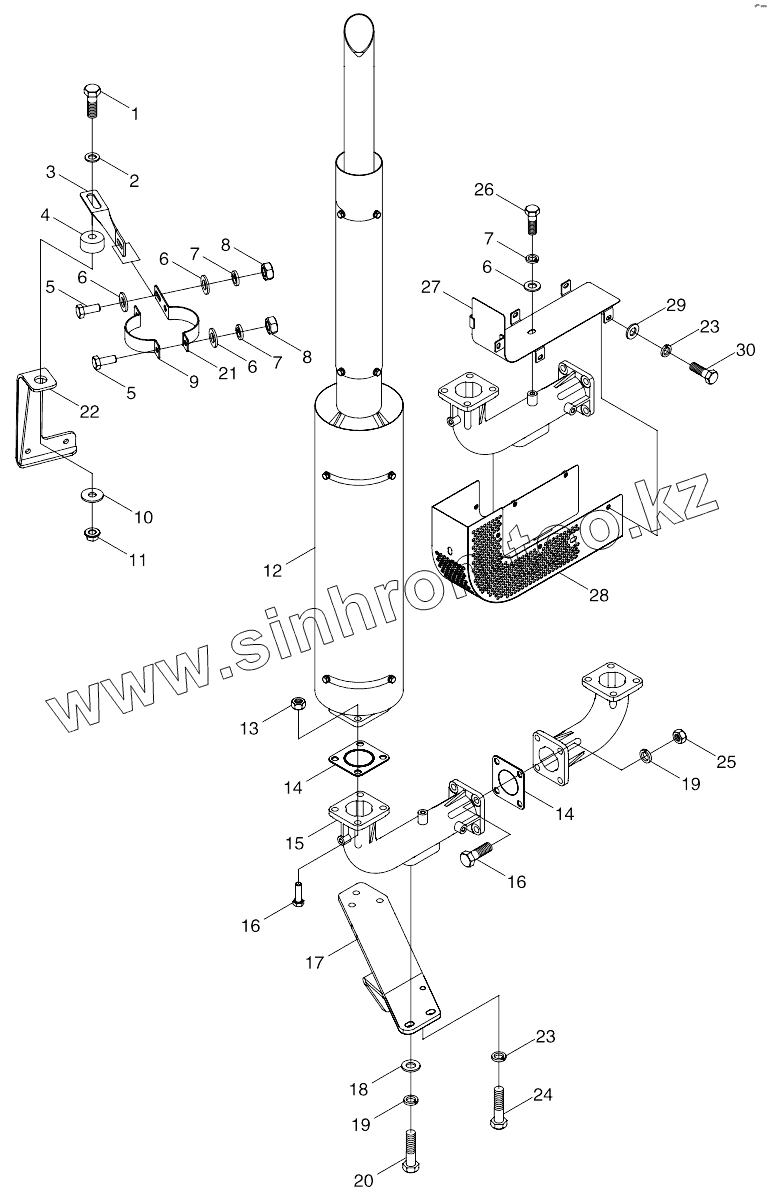

Каталог запасных частей к технике: Lovol TB-604. TS04220020000 Exhaust System Assembly
TS04220020000
TS04220020000
1
2
3
4
5
5
6
6
6
6
7
7
7
8
8
9
10
11
12
13
14
14
15
16
16
17
18
19
19
20
21
22
23
23
24
25
26
27
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| TS04220020000 | TS04220020000 | Exhaust System Assembly | |
| 1 | GBT5782-M12x50-8.8-A3L | Hexagon Head Bolt | |
| 2 | GBT97.1-12-A0P | Plain washer | |
| 3 | TD800.22N-01 | Pull Rod | |
| 4 | TD900.22B-03 | Upper Rubber Gasket | |
| 5 | GBT5783-M8x20-8.8-A2L | Hexagon Head Bolt | |
| 6 | GBT97.1-8-A0P | Plain washer | |
| 7 | GBT93-8-A0P | Standard spring washer | |
| 8 | GBT6170-M8-8-A2L | Hexagon nut, style 1 | |
| 9 | TS04220020005 | Right Clasp | |
| 10 | GBT96.1-12-A0P | Large Washer | |
| 11 | SPL6177.1-M12-F3 | Hexagon Flange Nut | |
| 12 | TS04220010001 | Muffler Assembly | |
| 13 | SPL6175PT-M10x1.5-8F3 | Spiralock Type 2 Hexagon Self-Locking Locknut | |
| 14 | FT300.22.030 | Seal Gasket Unit | |
| 15 | TS04220010002 | Exhaust Bending Pipe 1 | |
| 16 | GBT5783-M10x35-8.8-A3L | Hexagon Head Bolt | |
| 17 | TS04220010005 | Fixing Bracket Weldment | |
| 18 | GBT97.1-10-A0P | Plain washer | |
| 19 | GBT93-10-A0P | Standard spring washer | |
| 20 | GBT5783-M10x25-8.8-A3L | Hexagon Head Bolt | |
| 21 | TS04220020004 | Left Clasp | |
| 22 | TS04220020001 | Bracket Weldment | |
| 23 | GBT93-6-A0P | Standard spring washer | |
| 24 | GBT5783-M6x16-8.8-A2L | Hexagon Head Bolt | |
| 25 | GBT6170-M10-8-A3L | Hexagon Nut, Style 1 | |
| 26 | GBT5783-M8x16-8.8-A2L | Hexagon Head Bolt | |
| 27 | TS04220010011 | Upper Shield Screen Weldment | |
| 28 | TS04220010010 | Lower Shield Screen Weldment | |
| 29 | GBT97.1-6-A0P | Plain washer | |
| 30 | GBT5783-M6x12-8.8-A2L | Hexagon Head Bolt |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
