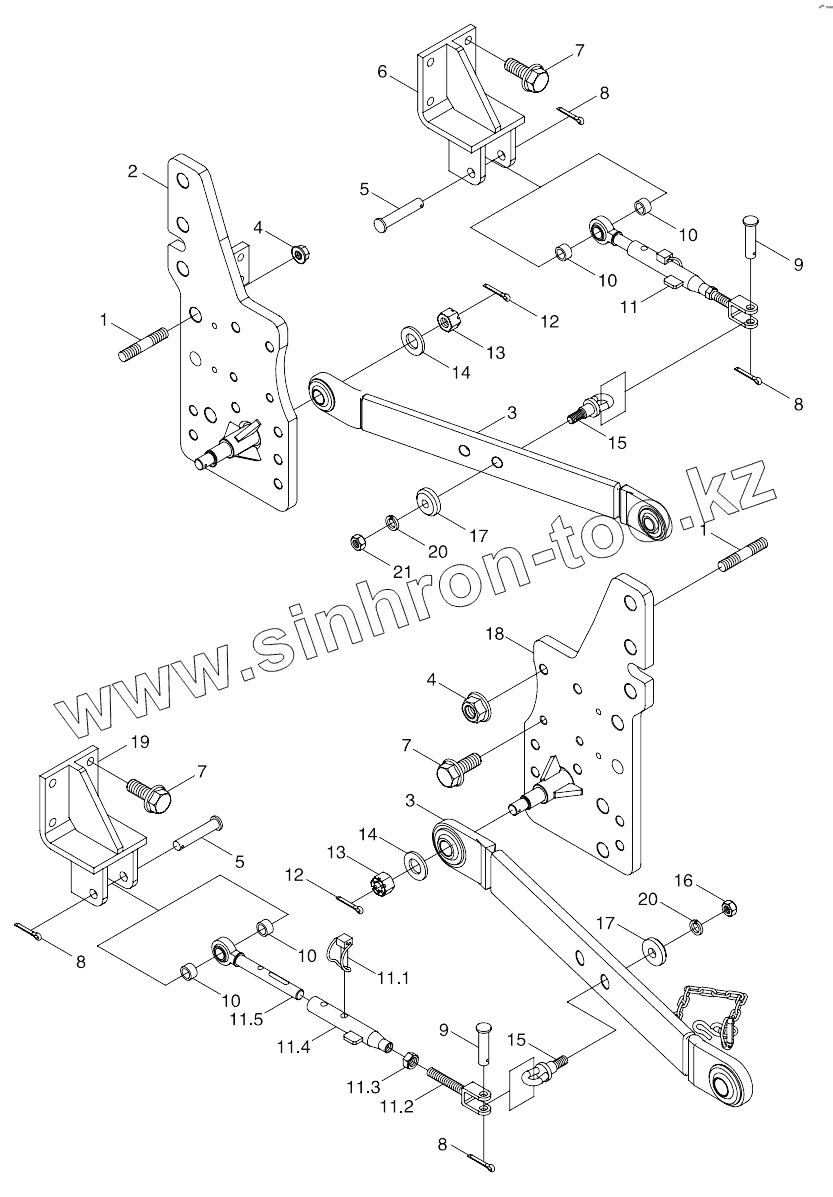

Каталог запасных частей к технике: Lovol TB-604. TC02561060000k Hitch Assembly-1
TC02561060000k
TC02561060000k
1
1
2
3
3
4
4
5
5
6
7
7
7
8
8
8
8
9
9
10
10
10
10
11
11.1
11.2
11.3
11.4
11.5
12
12
13
13
14
14
15
15
16
17
17
18
19
20
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| TC02561060000k | TC02561060000k | Hitch assembly | |
| 1 | GBT899-AM16-M16X1.5X45-10.9-A3L | Double-headed stud | |
| 2 | TC02561060004K | Right support plate weldment | |
| 3 | FT500A.56.012 | Lower pull rod assembly | |
| 4 | SPL-CO-M16X1.5-10-F3 | Hexagon flange nut | |
| 5 | FT300.56A.102 | Limit lever connecting pin | |
| 6 | FT300.56A.019 | Right limit lever bracket weldment | |
| 7 | GBT16674.1-M16X40-10.9-A3L | Hexagon flange bolt | |
| 8 | GBT91-5X32-A0P | Split pin | |
| 9 | GBT882-B18X55-A0P | Pin shaft | |
| 10 | FT300.56A.103 | Sleeve | |
| 11 | FT300.56A.016a | Limit lever assembly | |
| 11.1 | FT300.56A.023 | Limit lever lock pin combination | |
| 11.2 | FT300.56A.161 | Limit lever adjusting screw rod | |
| 11.3 | GBT6170-M22-8-A9L | Hexagon nut, style 1 | |
| 11.4 | FT300.56A.022a | Telescopic pipe weldment | |
| 11.5 | FT300.56A.021a | Telescopic lever ball head assembly | |
| 12 | GBT91-4X36-A0P | Split pin | |
| 13 | GBT6178-M20-8-A9L | Hexagon slotted nut, style 1 | |
| 14 | GBT97.1-20-A0P | Plain washer | |
| 15 | FT300.56A.110a | Limit lever rear connecting pin | |
| 16 | GBT6170-M20-8-A3L | Hexagon nut, style 1 | |
| 17 | FT300.56A.111a | Round plate | |
| 18 | TC02561060001K | Left support plate weldment | |
| 19 | FT300.56A.017 | Left limit lever bracket weldment | |
| 20 | GBT93-20-A0P | Standard spring washer |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
