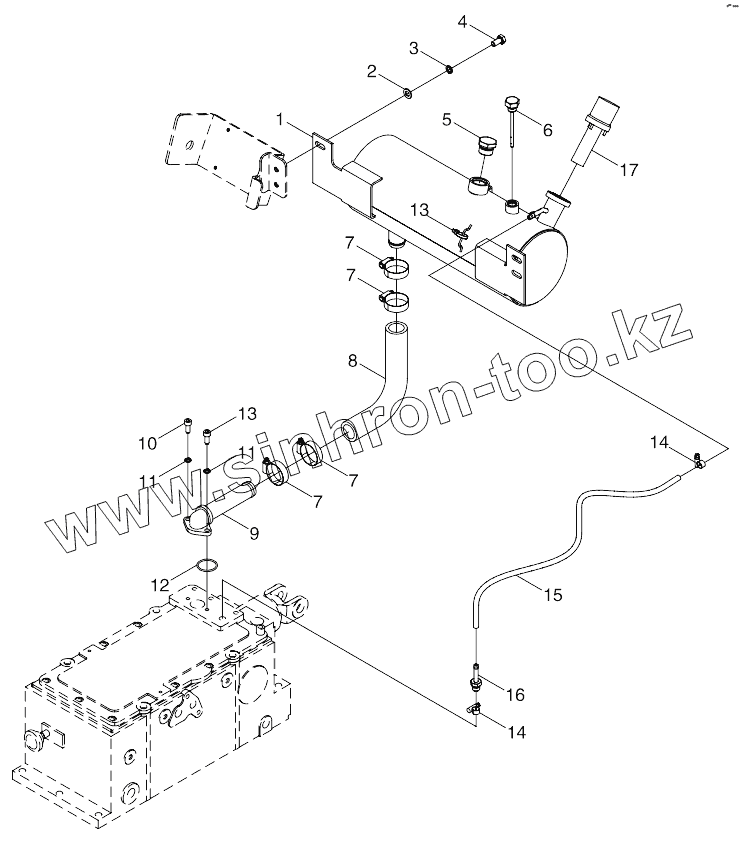

Каталог запасных частей к технике: Lovol TB-604. TC02553070000K Hydraulic Auxiliary Oil Tank Assembly

Тип техники

Марка

Модель

Схема

TC02553070000K

1

2

3

4

5

6

7

7

7

7

8

9

10

11

11

12

13

13

14

14

15

16

17

Позиция на иллюстрации	Заводской номер детали		Название детали
TC02553070000K	TC02553070000K		Hydraulic Auxiliary Oil Tank Assembly
1	TC02553070013K		Auxiliary Oil Tank Weldment
2	GBT97.1-10-A3L		Flat Washer
3	GBT93-10-A3L		Standard Spring Washer
4	GBT5783-M10X25-8.8-A3L		Hexagon head bolt
5	TC04553010011K		Screw Plug Subassembly
6	TC02553010003		Oil Dipstick Assembly
7	Q67645		B-Type Worm Transmission Hose Clamp
8	TC02553070020K		Connecting Rubber Pipe
9	TC02553050005K		Connecting Oil Pipe Weldment
10	GBT70.1-M8X20-8.8-A2L		Hexagon socket head cap screw
11	GBT93-8-A3L		Standard Spring Washer
12	GBT3452.1-34.5X2.65G		Rubber O-Seal Ring
13	Q67405100		Plastic fastening strap
14	Q67512		A-type worm drive type hose clamp
15	TC02553020003		Breath Hose
16	TC02553010005		Breather Joint Weldment
17	TD800.556.4		Oil Tank Air Filter
