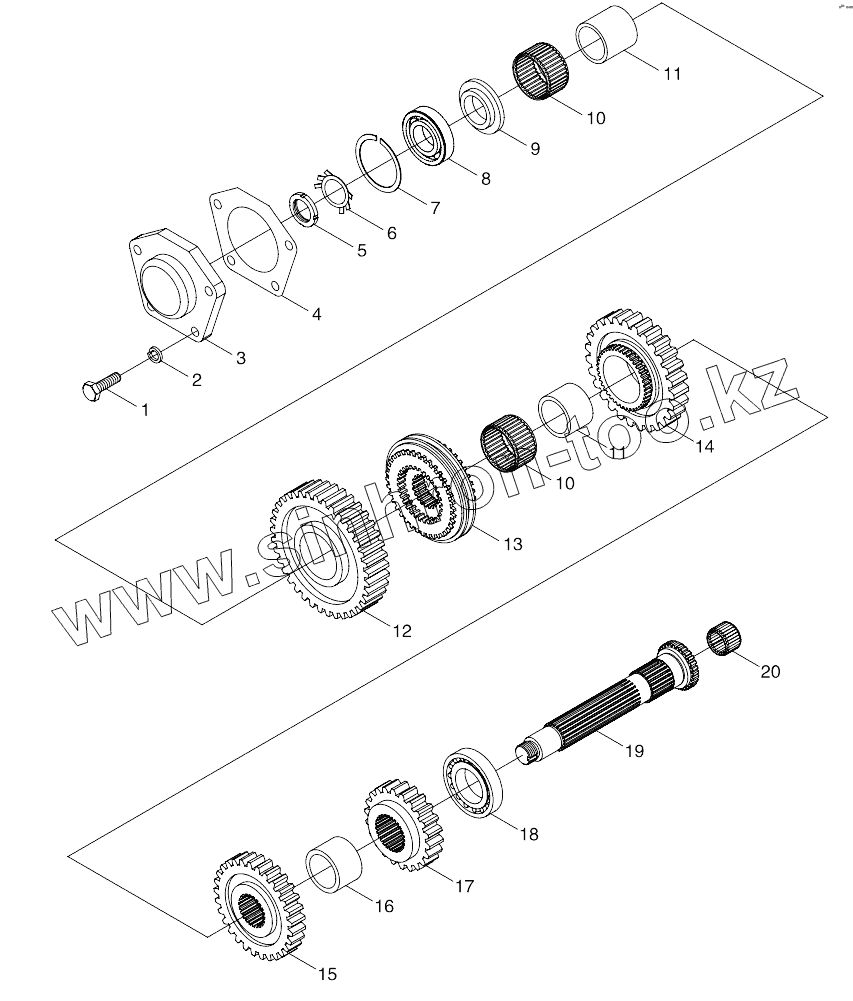

Каталог запасных частей к технике: Lovol TB-604. TB604.372T Main Transmission Assembly-2

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
10
11
11
12
13
14
15
16
17
18
19
20
Позиция на иллюстрации Заводской номер детали Название детали
TB604.372T TB604.372T Main transmission assembly
1 GBT5783-M8X25-8.8-A2L Hex head bolt
2 GBT93-8-A0P Standard spring washer
3 FT300.37.120 II shaft bearing cap
4 FT300.37.119 Paper pad, II shaft bearing cap
5 GBT812-M24X1.5 Nut
6 GBT858-24 Washer
7 GBT305-72-78.6 Stop ring
8 GBT276-6306N Bearing
9 TB604.372T-11 Shaft end ring, II shaft
10 TB550.372-05 Needle bearing
11 FT300.37M.114 Gear bush, I - II gear
12 TB604.372T-10 Driven gear, I gear
13 TE354.361T.3 Synchronizer assembly
14 TB604.372T-09 Driven gear, II gear
15 TB604.372T-07 Driven gear, III gear
16 FT300.37.110 Gear spacer bush, III - IV gear
17 TB604.372T-06 Driven gear, IV gear
18 GBT283-NUP208E Bearing
19 TB604.372T-08 II shaft
20 TB550.372-17 Bearing
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
