Каталог запасных частей к технике: Lovol TB-604. TB554.422 Transfer Case Transmission Assembly
TB554.422
TB554.422
1
1
2
3
3.1
3.2
3.2
3.3
3.3
3.4
3.4
3.5
3.6
3.6
3.7
3.7
3.8
3.8
3.9
3.9.1
3.9.2
3.9.3
3.9.4
3.9.5
3.9.6
3.9.7
3.10
3.11
3.12
3.12
4
4
5
5
6
7
8
9
10

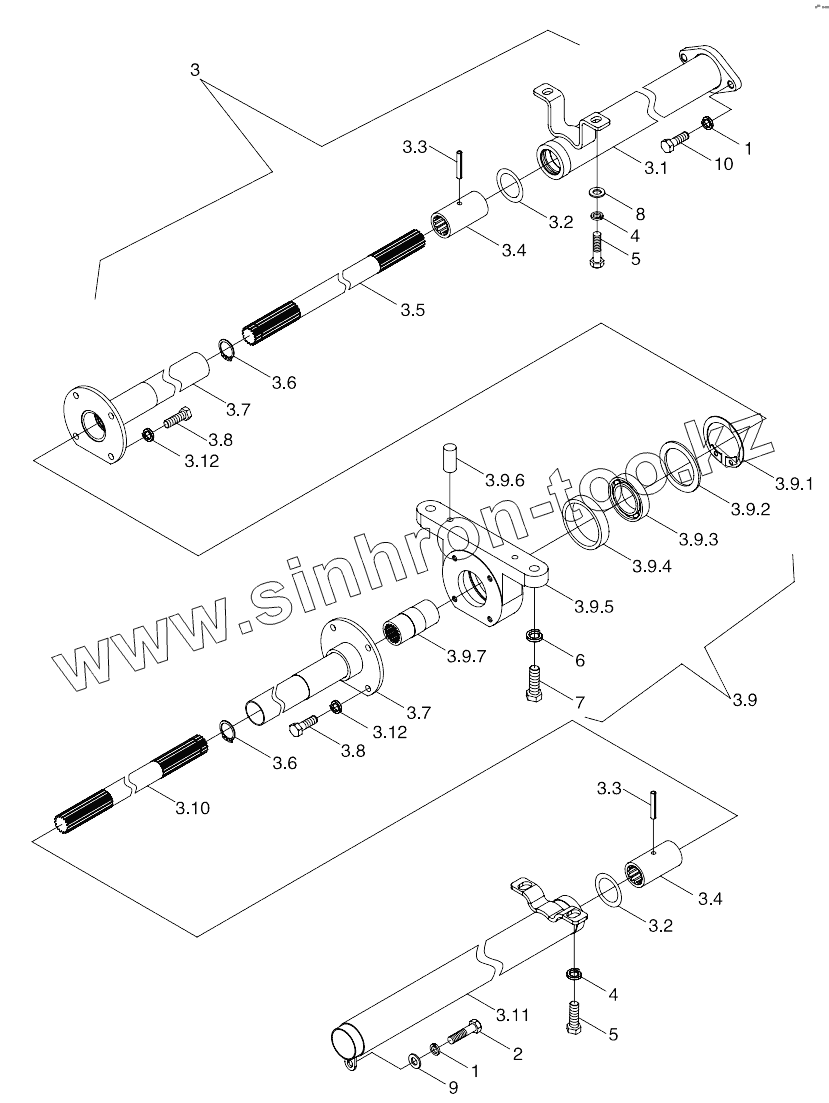

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| TB554.422 | TB554.422 | Transfer Case Transmission Assembly | |
| 1 | GBT93-8-A3L | Standard Spring Washer | |
| 2 | GBT5783-M8X16-8.8-A2L | Hexagon Bolt | |
| 3 | TB554.422.3 | Transmission Shaft Assembly | |
| 3.1 | FT304.42F.015 | Bonnet (1) Weldment | |
| 3.2 | GBT3452.1-34.5X3.55G | Rubber O-Seal Ring | |
| 3.3 | GBT879.1-6X35 | Spring-type straight pin | |
| 3.4 | FT304.42.107a | Spline Bush | |
| 3.5 | FT404.42.128 | Rear Transmission Shaft | |
| 3.6 | GBT894.1-26 | Circlip For Shaft | |
| 3.7 | FT304.42X.017 | Sheath (2) Welding | |
| 3.8 | GBT5783-M8X20-8.8-A2L | Hexagon flange nut | |
| 3.9 | TB554.422.1 | Middle Bearing Seat Assembly | |
| 3.9.1 | GBT893.2-72 | Circlips For Hole | |
| 3.9.2 | FT304.42X.136 | Spacer Ring | |
| 3.9.3 | GBT276-6007-2RS | Deep Groove Ball Bearing | |
| 3.9.4 | FT304.42X.137 | Rubber Ring | |
| 3.9.5 | FT304.42X.138 | Middle Bearing Seat | |
| 3.9.6 | GBT119.1-8m6X20-A0P | Column Pin | |
| 3.9.7 | FT304.42X.135 | Middle Spline Bush | |
| 3.10 | TB554.422-01 | Front Transmission Shaft | |
| 3.11 | TB554.422.2 | Sheath (3) Welding | |
| 3.12 | GBT93-8-A3L | Standard Spring Washer | |
| 4 | GBT93-10-A3L | Standard Spring Washer | |
| 5 | GBT5783-M10X25-8.8-A3L | Hexagon head bolt | |
| 6 | GBT93-12-A3L | Standard spring washer | |
| 7 | GBT5783-M12X40-8.8-A3L | Hexagon Bolt | |
| 8 | GBT97.1-10-A3L | Flat Washer | |
| 9 | GBT97.1-8-A3L | Flat Washer | |
| 10 | GBT5783-M8X20-8.8-A2L | Hexagon flange nut |
