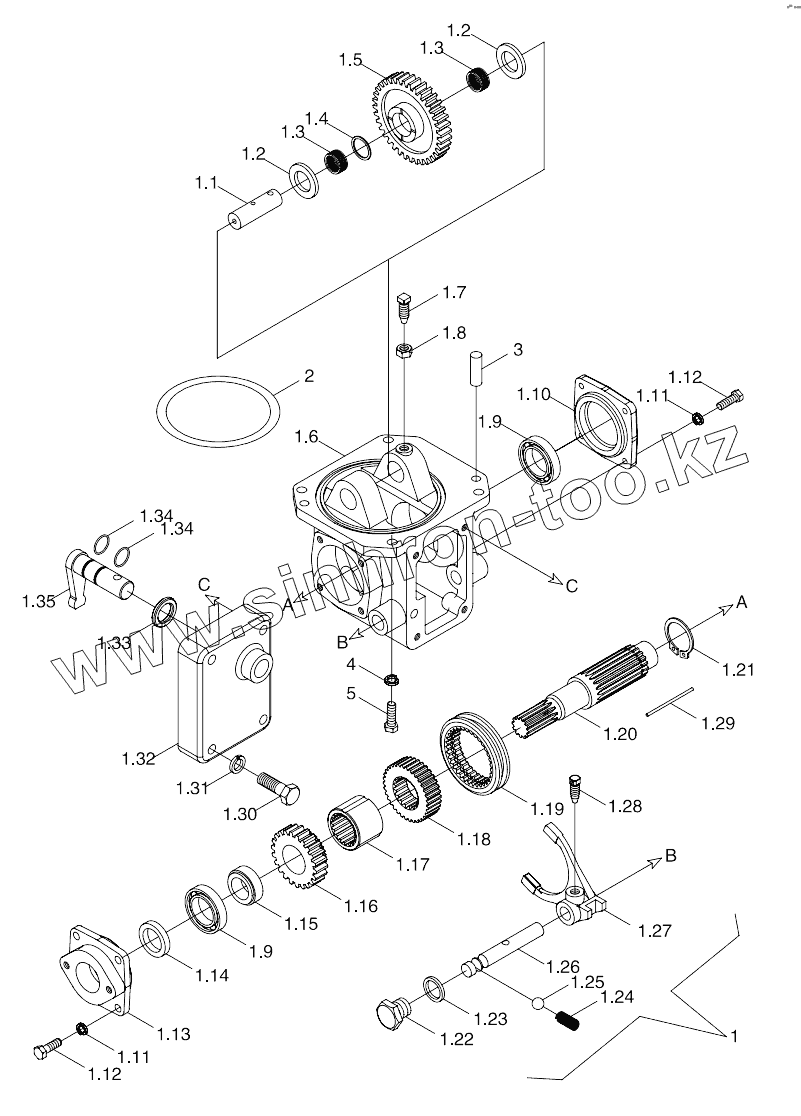

Каталог запасных частей к технике: Lovol TB-604. TB554.421B Transfer Case Housing Assembly
1
1.1
1.2
1.2
1.3
1.3
1.4
1.5
1.6
1.7
1.8
1.9
1.9
1.10
1.11
1.11
1.12
1.12
1.13
1.14
1.15
1.16
1.17
1.18
1.19
1.20
1.21
1.22
1.23
1.24
1.25
1.26
1.27
1.28
1.29
1.30
1.31
1.32
1.33
1.34
1.34
1.35
2
3
4
5
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| TB554.421B | TB554.421B | Transfer Case Housing Assembly | |
| 1 | TB554.421B.1 | Transfer Case Body Assembly | |
| 1.1 | TB554.421B.1-05 | Idler Shaft | |
| 1.2 | FT304.42F.103 | Thrust Ring | |
| 1.3 | JBT7918-K25X31X20 | Roller bearing | |
| 1.4 | FT304.42.126 | Needle Inner Spacer Sleeve | |
| 1.5 | TB554.421B.1-01 | Transfer Case Idler | |
| 1.6 | TB554.421B.1-03 | Transfer Case Housing | |
| 1.7 | FT304.42.112 | Thrust Screw | |
| 1.8 | GBT6173-M10X1-05-A2L | Hexagon Thin Nut | |
| 1.9 | GBT276-6306 | Deep-grooved ball bearing | |
| 1.10 | FT304.42.117 | Bearing Cover | |
| 1.11 | GBT93-8-A0P | Standard spring washer | |
| 1.12 | GBT5783-M8X20-8.8-A2L | Hexagon flange nut | |
| 1.13 | FT304.42F.106 | Bearing Seat | |
| 1.14 | GBT9877.1-FB30X52X7D | Seal Ring | |
| 1.15 | FT804.42.119a | Spacer Bush | |
| 1.16 | TB554.421B.1-02 | Transfer Case Driven Gear | |
| 1.17 | TB554.421B.1-06 | Gear Bush | |
| 1.18 | FT804.42.115 | Mesh Gear Seat | |
| 1.19 | TB504.421.1-04 | Shift Collar | |
| 1.20 | TB554.421B.1-04 | Transfer Case Gear Shaft | |
| 1.21 | GBT894.1-38 | Circlip For Shaft | |
| 1.22 | FT804.42.110 | Screw Plug | |
| 1.23 | JBT982-18 | Combined Seal Gasket | |
| 1.24 | FT800.37.139 | Spring | |
| 1.25 | GBT308-10-G100-b | Steel Ball | |
| 1.26 | TB554.421B.1-08 | Fork Shaft | |
| 1.27 | TB554.421B.1-07 | Release Fork | |
| 1.28 | FT800.37.194 | Locking Screw | |
| 1.29 | TA800.212B-02 | Low Carton Steel Wire Sz-1.4 | |
| 1.30 | GBT5782-M10X45-8.8-A3L | Hexagon Bolt | |
| 1.31 | GBT93-10-A0P | Standard spring washer | |
| 1.32 | TB554.423B-01 | Side Cover | |
| 1.33 | TB554.423B-02 | Rotary Shaft Spacer Bush | |
| 1.34 | GBT3452.1-17.0X1.80G | Rubber O-Seal Ring | |
| 1.35 | TB554.423B.1 | Rotary Shaft Weldment | |
| 2 | GBT3452.1-132X3.55G | Rubber O-Seal Ring | |
| 3 | GBT119.1-10m6X20-A0P | Column Pin | |
| 4 | GBT93-10 | Standard Spring Washer | |
| 5 | GBT5783-M10X30-8.8-A3L | Hex bolt |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
