Каталог запасных частей к технике: Lovol TB-604. TB400.476A Right Front Mud Guard Assembly

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

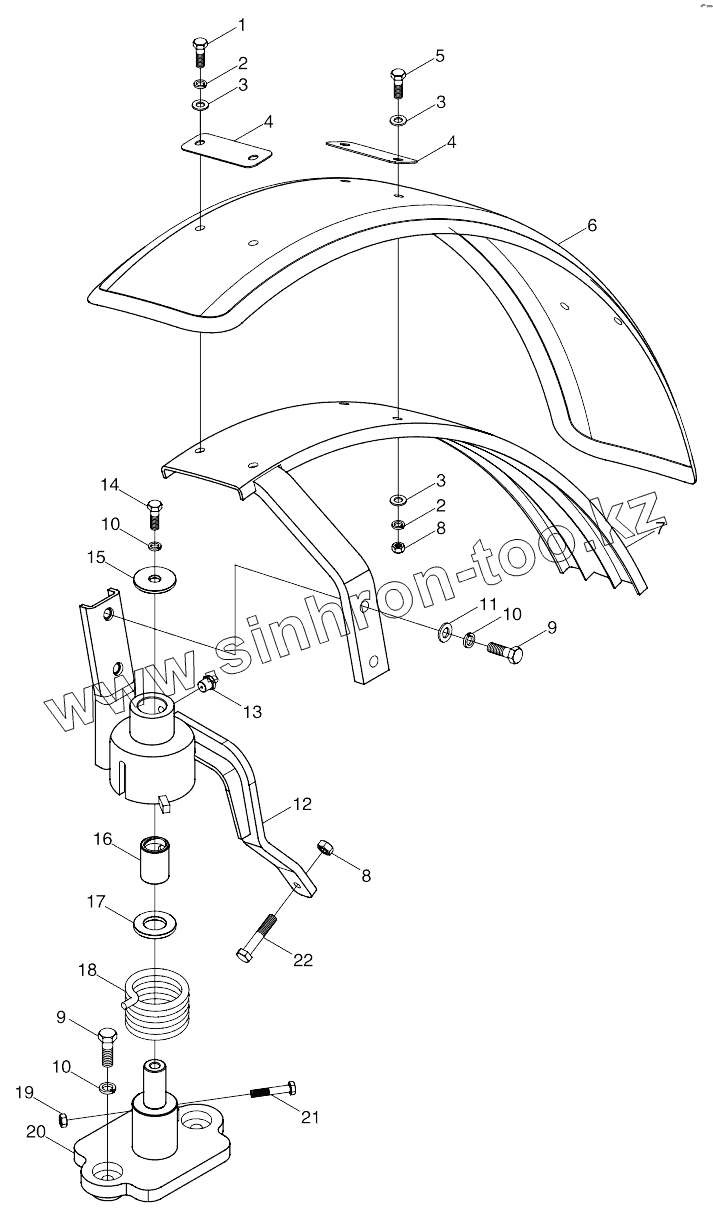

TB400.476A
1
2
2
3
3
3
4
4
5
6
7
8
8
9
9
10
10
10
11
12
13
14
15
16
17
18
19
20
21
22
Позиция на иллюстрации Заводской номер детали Название детали
TB400.476A TB400.476A Right Front Mud Guard Assembly
1 GBT5783-M10x35-8.8-A2L Hexagon Bolt
2 GBT93-10-AOP Standard Spring Washer
3 GBT96.1-10-A2 Flat Washer
4 TB400.475A-04 Strengthen Plate
5 GBT5782-M10x30-8.8-A3L Hexagon Bolt
6 TB400.475A-03 Left Front Mud Guard
7 TB400.476A.2 Upper Bracket Weldment
8 GBT6170-M10-8-A3L Hexagon Nut, Style 1
9 GBT5783-M12x40-8.8-A3L Hexagon Bolt
10 GBT93-12-AOP Standard Spring Washer
11 GBT97.1-12-AOP Flat Washer
12 TB400.476A.3 Lower Bracket Weldment
13 JB/T 7940.1-M10x1 Straight Forced Filling Oil Cup
14 GBT5783-M12x30-10.9-A3L Hexagon Bolt
15 TB400.475-07 Washer 2
16 TB400.475A-01 Sleeve
17 TB400.475-06 Washer
18 TB400.476A-01 Right Torsion Spring
19 GBT6170-M8-8-A2L Hexagon nut, style 1
20 TB400.476A.1 Right Installation Plate Weldment
21 GBT5783-M8x45-8.8-A2L Hexagon Bolt
22 GBT5783-M10x55-8.8-A3L Hexagon Bolt
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
