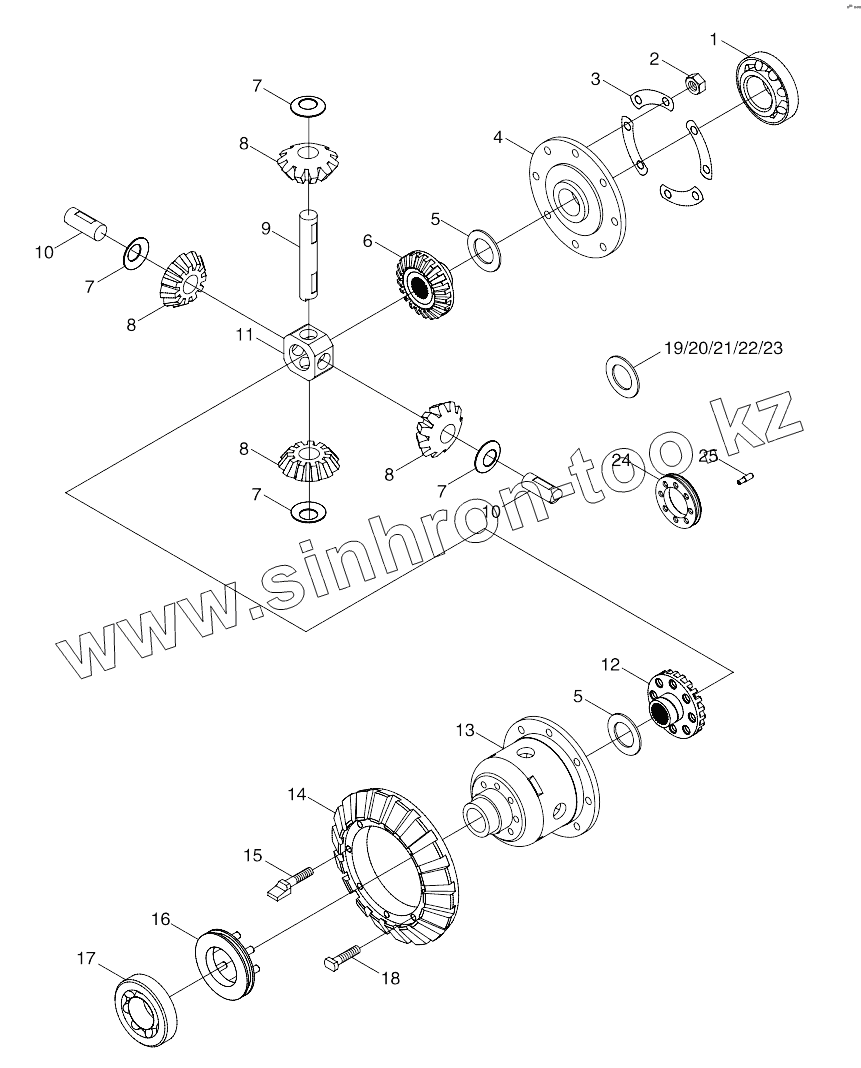

Каталог запасных частей к технике: Lovol TB-604. Rear Axle Central Transmission Assembly-2
FT300.38.012
TB554.382
1
2
3
4
5
5
6
7
7
7
7
8
8
8
8
9
10
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| FT300.38.012 | FT300.38.012 | Differential Assembly | |
| TB554.382 | TB554.382 | Rear Axle Central Transmission Assembly | |
| 1 | GBT297-32013 | Tapered Roller Bearing | |
| 2 | GBT6170-M12-8-A3L | Hexagon nut, style 1 | |
| 3 | FT300.38.152 | Locking Washer | |
| 4 | FT300.38.181 | Differential Cover | |
| 5 | FT300.38.147 | Half Shaft Gear Washer | |
| 6 | FT300.38.144 | Right Half Shaft Gear | |
| 7 | FT300.38.148 | Planet Gear Washer | |
| 8 | FT300.38.145 | Planet Gear | |
| 9 | FT300.38.182 | Long Planetary Gear Shaft | |
| 10 | FT300.38.183 | Short Planetary Gear Shaft | |
| 11 | FT300.38.184 | Central Ring | |
| 12 | FT300.38.143 | Left Half Shaft Gear | |
| 13 | FT300.38.180 | Differential Housing | |
| 14 | FT300.38.141 | Big Taper Gear | |
| 15 | FT300.38.185 | Planet Gear Shaft Thrust Bolt | |
| 16 | FT300.38.019 | Differential Lock Assembly | |
| 17 | GBT297-30211 | Tapered Roller Bearing | |
| 18 | FT300.38.186 | Fixing Bolt | |
| 19 | FT300.38.196 | Half Shaft Gear Washer | |
| 20 | FT300.38.197 | Half Shaft Gear Washer | |
| 21 | FT300.38.198 | Half Shaft Gear Washer | |
| 22 | FT300.38.199 | Half Shaft Gear Washer | |
| 23 | FT300.38.200 | Half Shaft Gear Washer | |
| 24 | FT300.38.157 | Differential lock body | |
| 25 | FT300.38.156 | Differential lock pin |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
